De ce este debitmetrul cu turbii soluția preferată pentru măsurarea de precizie a gazului și aburului?

În domeniul de specialitate al dinamicii fluidelor, Debitmetru cu vârtej iese în evidență datorită principiului său unic de „precesiune vortex”, oferind o precizie ridicată și un raport larg de turndown. Introducerea lui Seria SA80T-TP reprezintă un salt semnificativ înainte, trecând dincolo de simpla măsurare volumetrică. Această serie este versiunea cu temperatură și presiune compensată a standardului SA80T, special concepută pentru a aborda complexitatea măsurării fluidelor compresibile precum aburul și gazele industriale. Prin integrarea mai multor elemente de detectare într-o singură unitate, simplifică instalarea, îmbunătățind în același timp drastic fiabilitatea datelor utilizate pentru controlul procesului și alocarea costurilor.

Cum obține seria SA80T-TP o compensare superioară a presiunii?

O provocare principală în măsurarea gazelor și aburului este compresibilitatea acestora; densitatea lor se modifică semnificativ odată cu fluctuațiile de temperatură și presiune. The Debitmetru cu turbii de compensare a presiunii rezolvă acest lucru prin efectuarea de calcule în timp real.

Designul senzorului integrat este mai eficient decât emițătoarele externe?

Bazat pe același generator de turbion și design de senzor de înaltă eficiență ca și SA80T standard, SA80T-TP integrează măsurarea presiunii și a temperaturii încorporate direct în corpul de curgere. Configurațiile tradiționale necesită adesea transmițătoare de presiune separate și RTD-uri (Detectoare de temperatură de rezistență) instalate în aval, ceea ce introduce puncte potențiale de scurgere și complexitate suplimentară a cablajului. Abordarea integrată a debitmetrului Swirl asigură că temperatura și presiunea sunt măsurate în punctul exact în care este detectată frecvența turbiilor, ceea ce duce la un calcul mult mai precis al densității în timp real.

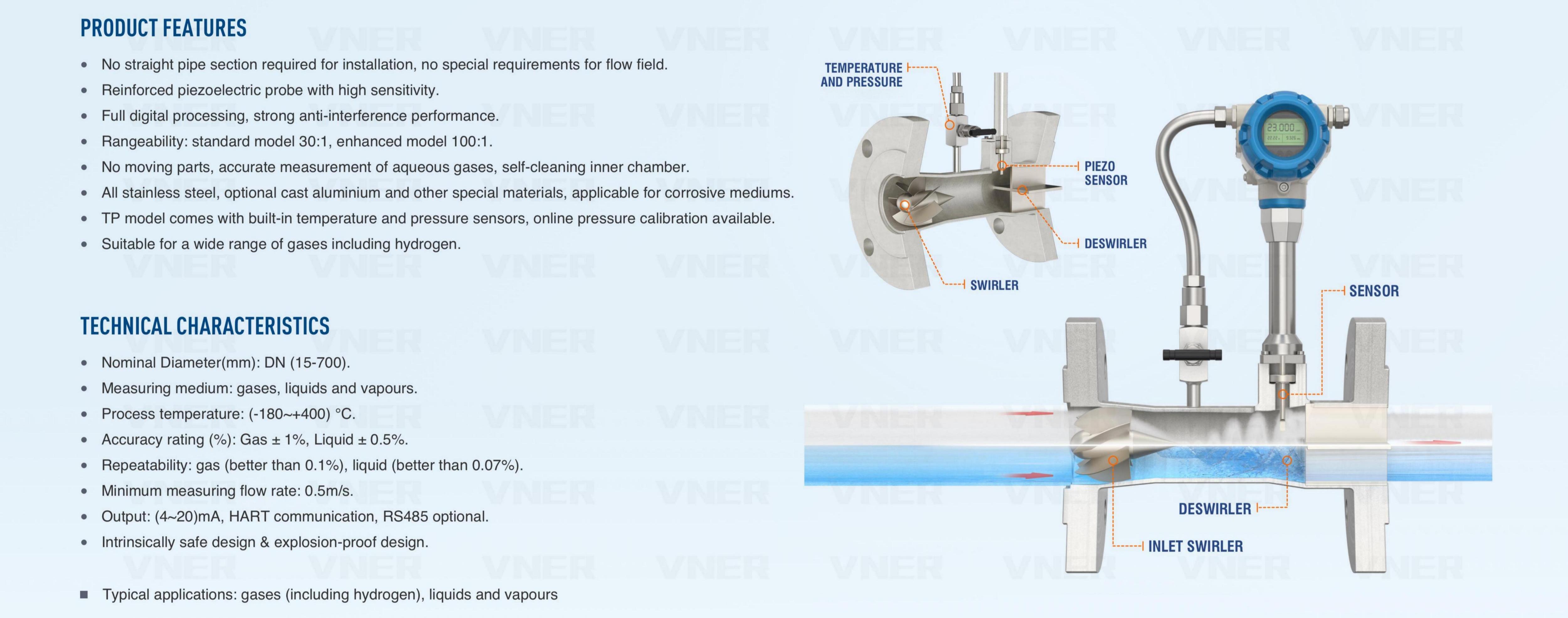

Care sunt specificațiile tehnice primare ale seriei SA80T-TP?

Pentru a înțelege cum acest lucru Debitmetru cu vârtej în comparație cu predecesorii săi, ne putem uita la parametrii funcționali de bază în următorul tabel:

De ce este vital calculul densității în timp real pentru rețelele de abur și gaz?

În măsurarea energiei, măsurarea „cât de mult spațiu ocupă fluidul” (debitul volumetric) este adesea mai puțin importantă decât „câtă energie sau masă este mișcată”. Aici devine indispensabil debitmetrul Swirl cu compensare integrată.

Cum procesează convertorul intrările cu mai multe variabile?

Unitatea de conversie a SA80T-TP este „creierul” sistemului. Preia semnalele de frecvență de la senzorul de turbii și le combină cu datele de la senzorii interni de temperatură și presiune. Folosind parametrii media preconfigurați, cum ar fi proprietățile aburului saturat sau compozițiile specifice de gaz, dispozitivul aplică corelații termodinamice standard pentru a calcula densitatea instantanee a fluidului. Acest lucru permite debitmetrului Swirl să furnizeze debitul masic și ieșiri standard de debit volumic alături de debitul volumetric de funcționare convențional.

Poate SA80T-TP să facă față atât aburului saturat, cât și supraîncălzit?

Sistemele cu abur sunt notoriu dificil de monitorizat, deoarece aburul poate trece între starea saturată și supraîncălzită, în funcție de performanța cazanului și de izolarea conductelor. Debitmetrul Swirl SA80T-TP este deosebit de potrivit pentru aceste medii. Deoarece monitorizează continuu atât temperatura, cât și presiunea, poate determina starea aburului și poate aplica tabelele corecte de densitate. Pentru aburul saturat, unde temperatura și presiunea sunt legate, configurația cu dublu senzor oferă o verificare a redundanței care asigură precizia chiar dacă un parametru fluctuează în mod neașteptat.

Ce face ca debitmetrul Swirl să fie ideal pentru măsurarea energiei și alocarea costurilor?

Precizia în „Contorarea energiei” este piatra de temelie a managementului costurilor industriale. Când fabricile au în comun un cazan central sau o instalație de aer comprimat, „alocarea costurilor” precisă depinde de capacitatea debitmetrului de a normaliza datele.

Cum fluxul de volum standard îmbunătățește transparența costurilor?

Rețelele de aer comprimat și gaze au adesea scăderi de presiune pe tronsoane lungi de conducte. Un standard Debitmetru cu vârtej fără compensare ar raporta volume diferite la începutul și la sfârșitul conductei, chiar dacă nu s-a pierdut gaz. The SA80T-TP convertește toate citirile în „Debit de volum standard” (de exemplu, Nm³/h sau SCFM), care se referă la o presiune și o temperatură de referință fixe. Acest lucru asigură că fiecare departament sau chiriaș este facturat pe baza cantității reale de molecule de gaz consumate, indiferent de fluctuațiile locale de presiune.

De ce este în mod inerent robust principiul „Vortex Precession”?

Generatorul de turbii de la intrarea Debitmetru cu vârtej forțează fluidul care intră într-o mișcare de rotație. Pe măsură ce fluidul intră în secțiunea de expansiune, centrul vârtejului efectuează o precesie giroscopică. Frecvența acestei precesii este direct proporțională cu debitul. Spre deosebire de contoarele cu turbină, nu există piese în mișcare care să se uzeze sau să se blocheze. Spre deosebire de plăcile cu orificii, nu există margini ascuțite de erodat. Acest lucru face ca SA80T-TP o soluție cu întreținere redusă pentru abur de mare viteză și gaze industriale „murdare”, unde alți senzori ar putea defecta.

Cum asigură parametrii media configurați versatilitatea aplicației?

Flexibilitatea seriei SA80T-TP constă în motorul său de compensare comandat de software, care poate fi adaptat fluidului specific din conductă.

Ce corelații termodinamice sunt folosite pentru acuratețe?

Dispozitivul utilizează formule standard din industrie pentru a asigura cel mai înalt grad de precizie. Fie că este vorba de tabelele IAPWS-IF97 pentru apă și abur sau de standardele AGA/SGERG pentru gaze naturale, Debitmetru cu vârtej efectuează intern aceste calcule complexe. Utilizatorii pur și simplu configurează parametrii media în timpul punerii în funcțiune, iar contorul se ocupă de restul, rămânând în limitele calibrate ale senzorilor instalați și a condițiilor reale de proces.

SA80T-TP poate fi integrat în sistemele moderne de control al proceselor?

Într-o fabrică inteligentă modernă, debitmetrul Swirl acționează ca un hub de date. Deoarece emite debit de masă, temperatură și presiune, poate furniza trei seturi de date printr-o singură interfață digitală (cum ar fi semnale HART, Modbus sau 4-20mA). Această ieșire cu mai multe variabile este esențială pentru buclele sofisticate „Controlul procesului”. De exemplu, într-un reactor chimic în care este necesară o anumită masă de gaz pentru o reacție, SA80T-TP furnizează valoarea directă a debitului masic, eliminând necesitatea ca PLC să efectueze calcule externe de compensare, reducând astfel latența sistemului și potențialele erori de programare.

SA80T-TP simplifică instalarea în spații restrânse?

Spațiul este adesea limitat în colectoarele industriale și echipamentele montate pe skid. Designul Debitmetru cu turbii SA80T-TP abordează direct aceste constrângeri fizice.

Este cerința pentru țevi drepte reduse?

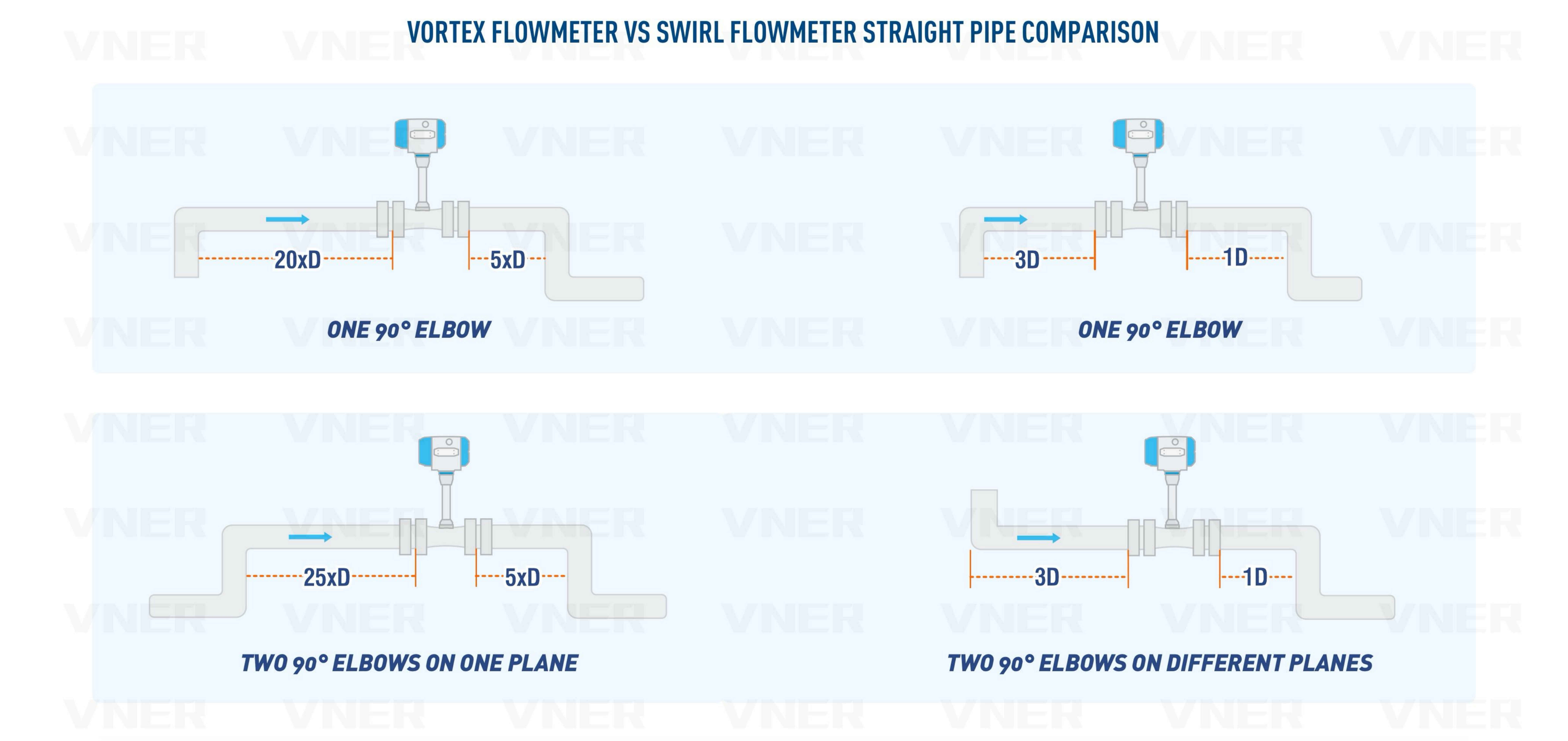

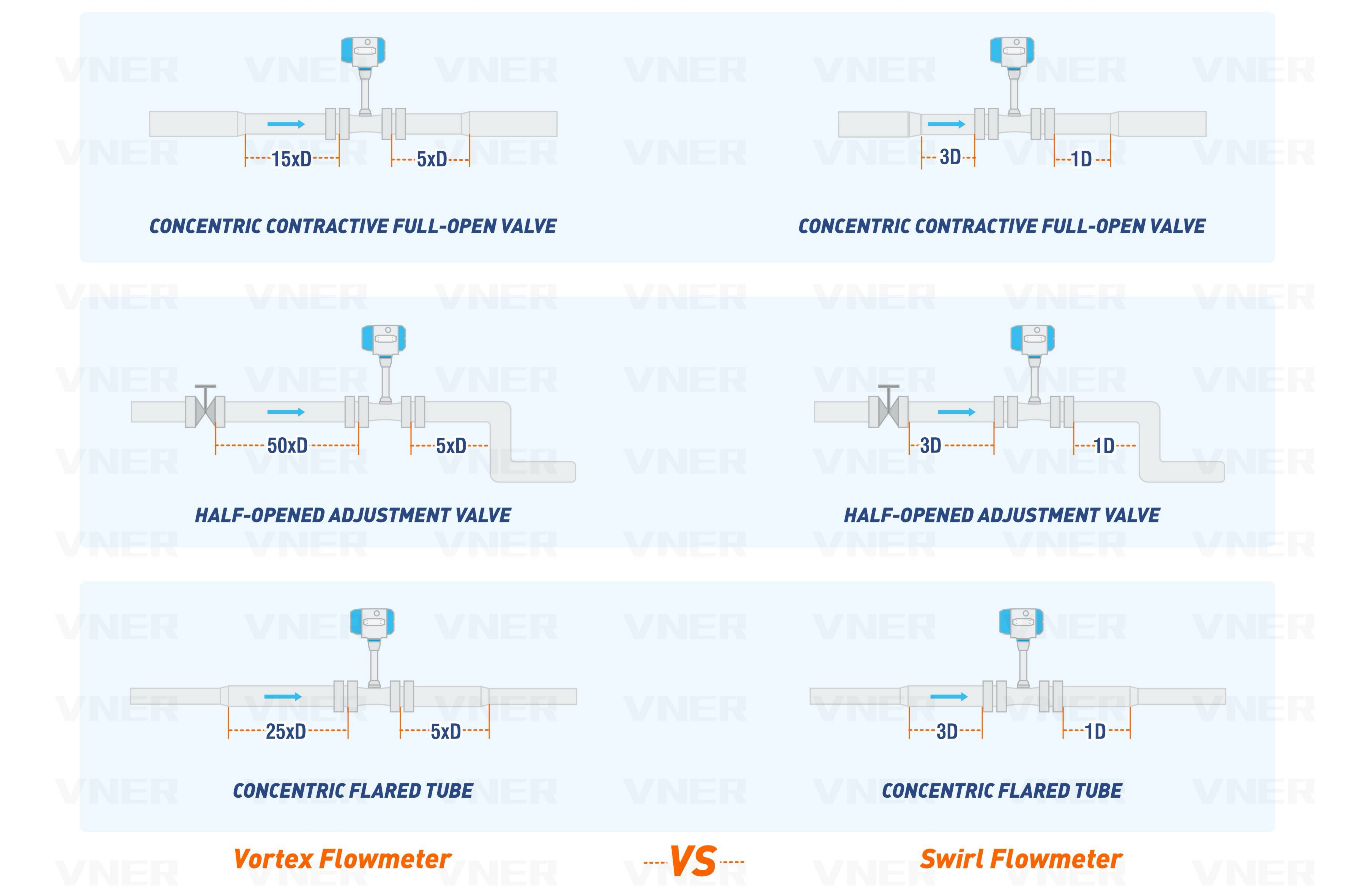

Comparativ cu debitmetrele vortex standard, Debitmetru cu vârtej este în general mai puțin sensibil la perturbațiile de curgere din amonte, deoarece generatorul de turbionare „reprofilează” efectiv viteza fluidului pe măsură ce intră în contor. Când combinați acest lucru cu senzorii de temperatură și presiune integrați, „amprenta” punctului de măsurare este redusă drastic. Nu este nevoie de secțiuni de conducte drepte suplimentare pentru a găzdui robinete separate de presiune sau temperatură, ceea ce face ca SA80T-TP o alegere excelentă pentru adaptarea în liniile existente de aer comprimat sau de abur, unde spațiul este limitat.

Cum reduce compensația încorporată costul total de proprietate?

În timp ce prețul inițial de cumpărare al a Debitmetru cu turbii de compensare a presiunii poate fi mai mare decât un contor volumetric de bază, „Costul total de proprietate” este adesea mai mic. Prin eliminarea necesității de senzori separati, hardware de montare specializat și cablare suplimentară, costul total de instalare este redus. În plus, acuratețea sporită a bilanțului energetic și a alocării costurilor previne pierderile „invizibile” în rețelele de abur și gaze, oferind o rentabilitate rapidă a investiției prin eficiență îmbunătățită.
