Ghid de selecție pentru inginerie pentru aplicații chimice, utilitare și industriale

Măsurarea precisă a debitului joacă un rol esențial în industria de tratare a apei, procesare chimică, utilități și industriile de mediu. Cu toate acestea, nu toată „apa” se comportă la fel. Diferențele de conductivitate, conținut de minerale, puritate, corozivitate, cerințe de igienă și constrângeri de instalare afectează direct selecția debitmetrului și stabilitatea măsurării pe termen lung.

---

Din perspectiva ingineriei instrumentației, selecția corectă trebuie să echilibreze:

• Cerințe de precizie a măsurătorilor

• Conductibilitatea fluidului și curățenia

• Spațiul de instalare și condițiile conductelor

• Bugetul și costul de întreținere pe ciclul de viață

• Fiabilitatea procesului și conformitatea

Acest ghid oferă o prezentare practică a ingineriei 10 tipuri comune de apă , combinat cu tehnologii de măsurare adecvate și selecție de instrumente orientată spre aplicație.

---

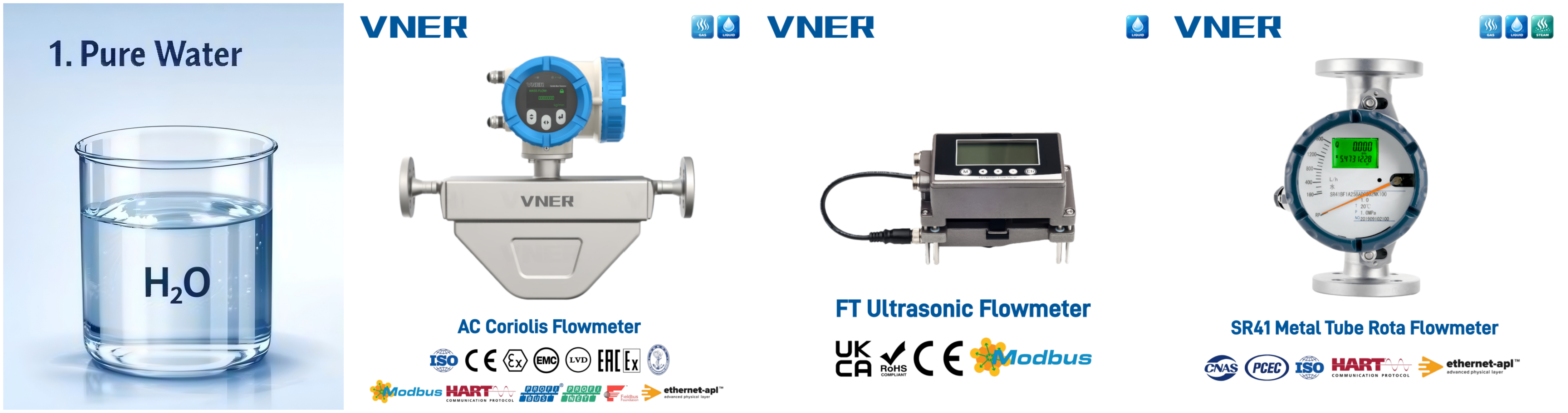

1. Apă pură

Aplicatii: sisteme semiconductoare, farmaceutice, de laborator

Caracteristici: conductivitate ultra-scăzută, puritate ridicată

Provocări :

• Conductibilitatea adesea prea scăzută pentru EMF standard

• Sisteme sensibile la contaminare

• Cerințe de dozare de mare precizie

Solutii recomandate:

• O serie Coriolis → dozarea si dozarea de precizie

• VNFT cu ultrasunete → măsurare non-intruzivă

• Rotametru SR41 → indicație vizuală locală pe sisteme de derapaj sau linii de laborator

Notă de inginerie

Rotametrele sunt utilizate pe scară largă în panourile de distribuție a apei pură montate pe skid, unde o indicație locală simplă este suficientă și se preferă consumul de energie zero.

---

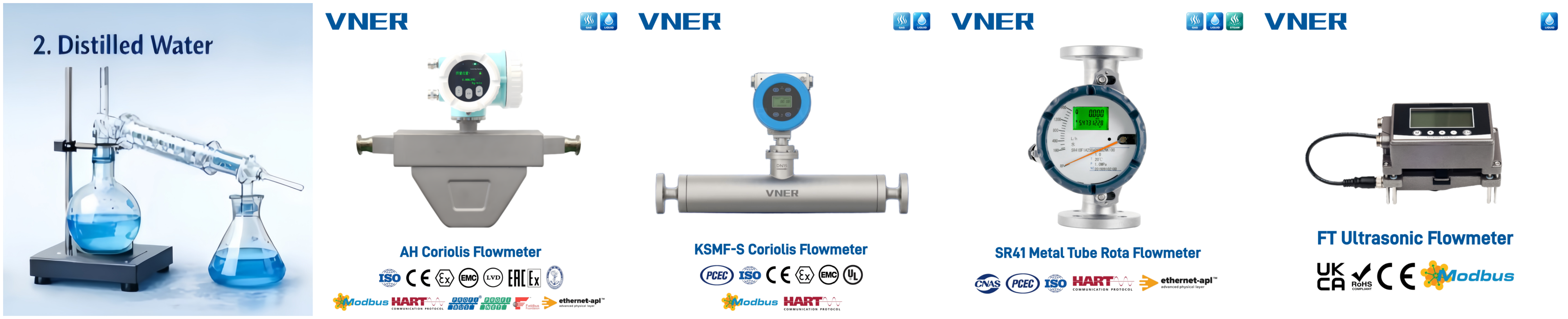

2. Apa distilată

Aplicatii: laborator, medical, producție de baterii

Caracteristici: conductivitate scăzută, sisteme curate

Solutii recomandate:

• AH / KSMF-S Coriolis igienic pentru dozare de precizie

• Ultrasunete pentru linii de transfer

• Rotametru SR41 pentru laborator sau linii de proces mici

Notă de inginerie

Contoarele electromagnetice compacte sunt adesea selectate în echipamentele ambalate datorită spațiului limitat de instalare.

---

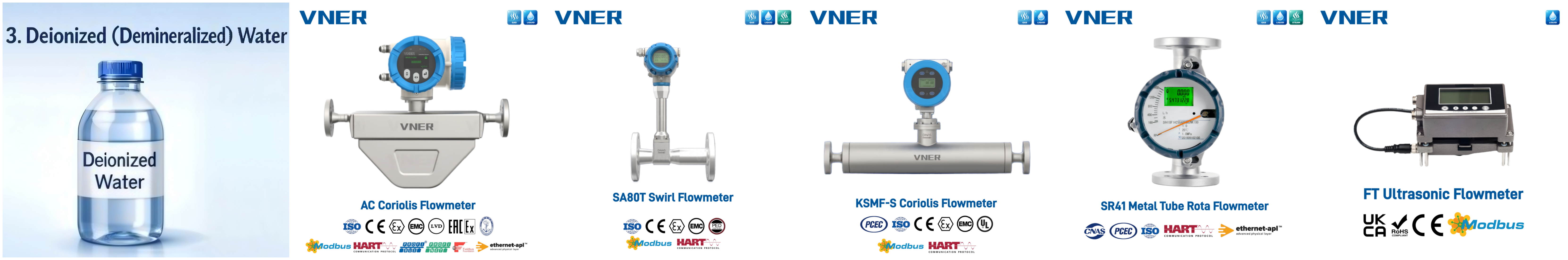

3. Apă deionizată (DI).

Aplicatii: alimentare boiler centrală electrică, producție electronică

Caracteristici: conductivitate foarte scăzută, sisteme în buclă închisă

Solutii recomandate:

• VNFT cu ultrasunete pentru transportul prin conducte

• AC sau AH Coriolis pentru dozare

• SA80T Vârtej pentru instalatii compacte stabile

• Rotametru SR41 pentru unități de lustruit montate pe skid

Notă de inginerie

Pentru patinele de lustruire DI și sistemele de la punctul de utilizare, rotametrele rămân acceptate pe scară largă datorită simplității și dependenței zero de conductivitate.

---

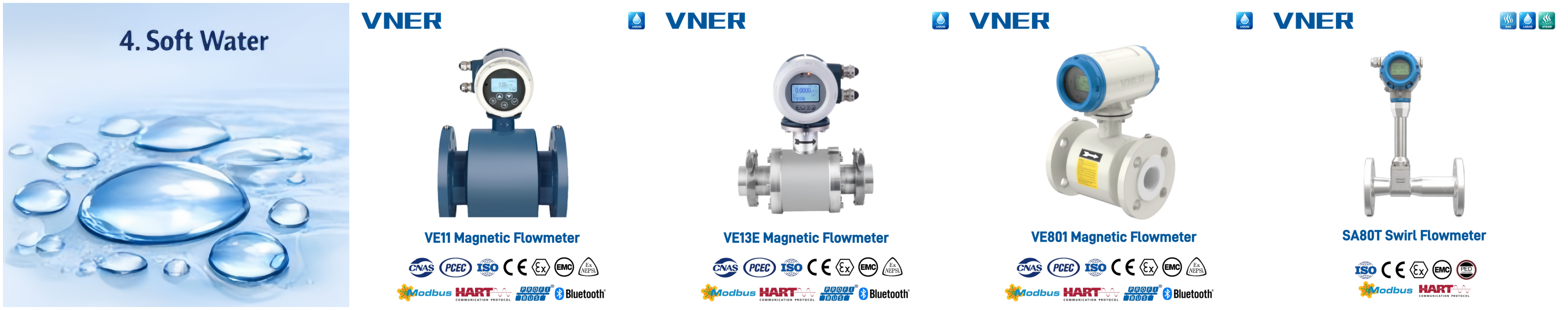

4. Apa moale

Aplicatii: HVAC, alimentare cazan, sisteme de racire

Caracteristici: conductivitate stabilă, scalare scăzută

Solutii recomandate:

• Seria VE Premium EMF pentru conductele principale

• VE803 Compact EMF pentru sisteme de derapaj și echipamente OEM

• VE801 EMF economică pentru proiecte de utilități sensibile la costuri

• Vârtej pentru instalații termice sau compacte

Perspectivă inginerească

Apa moale oferă condiții ideale pentru tehnologia electromagnetică, permițând măsurare stabilă pe termen lung cu întreținere minimă.

---

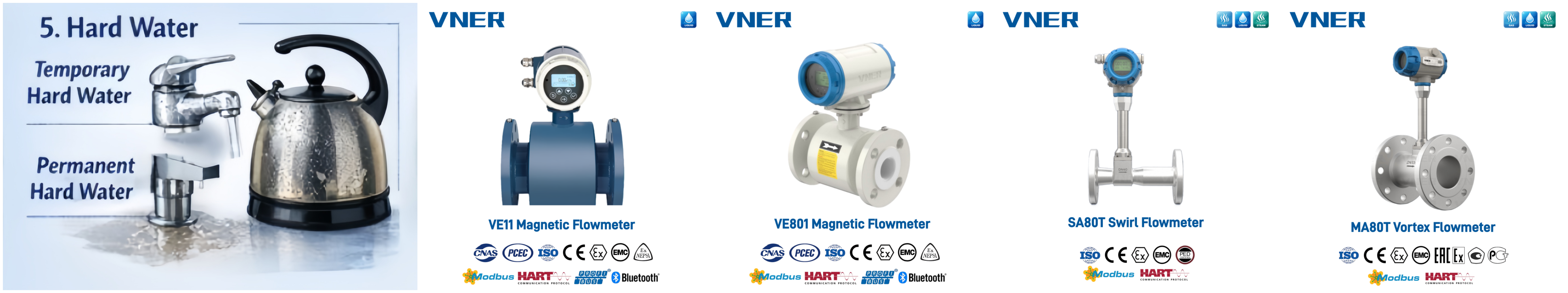

5. Apă dură

Aplicatii: alimentare municipală, minerit, apă de răcire

Caracteristici: conținut ridicat de minerale, risc de detartrare

Solutii recomandate:

• VE Premium EMF cu căptușeală anti-calcare

• VE801 EMF economică pentru proiecte municipale și de apă în vrac

• Contoare rotative pentru funcționare robustă în condiții de scalare

Notă de inginerie

Modelele electromagnetice economice sunt utilizate pe scară largă în rețelele mari de distribuție municipale sau industriale unde controlul bugetului este esențial.

---

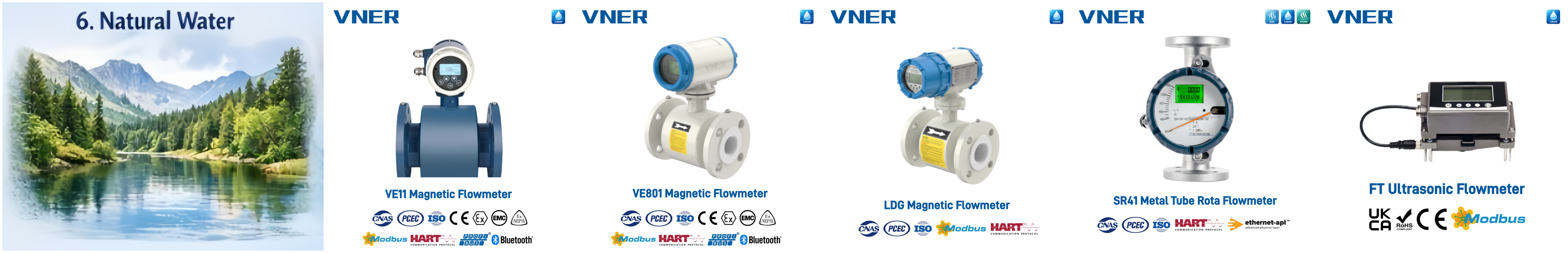

6. Apă naturală (râu / apă brută)

Aplicatii: sisteme de captare, irigare, tratare a apei

Caracteristici: solide în suspensie, conductivitate variabilă

Solutii recomandate:

• VE Premium EMF pentru statii de epurare

• VE801 / LDG Economic EMF pentru rețele mari de distribuție

• Ultrasunete pentru conducte cu diametru mare

Notă de inginerie

Rotametrele sunt frecvent utilizate pentru monitorizarea coagulantului și a dozării apei în patinele de tratare.

---

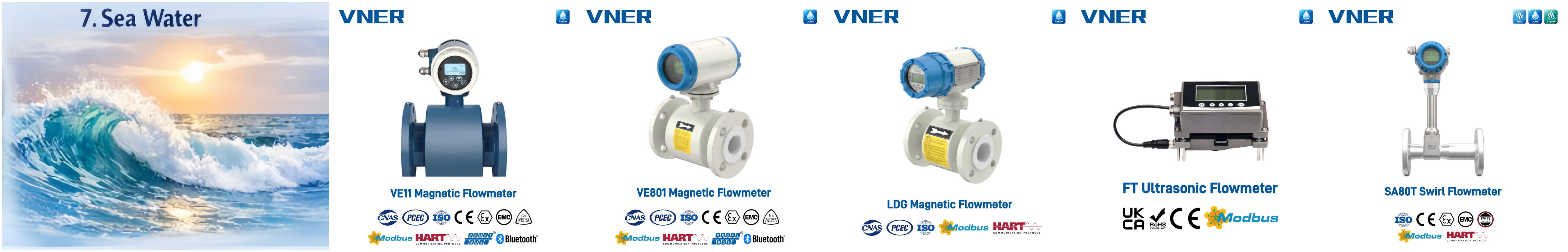

7. Apa de mare

Aplicatii: desalinizare, offshore, răcire marine

Caracteristici: salinitate ridicată, coroziune puternică

Solutii recomandate:

• VE Premium EMF cu căptușeală și electrozi rezistenti la coroziune

• Ultrasunete pentru conducte mari

• Vârtej pentru sisteme auxiliare

Notă de inginerie

Conductivitatea ridicată face ca apa de mare să fie ideală pentru măsurarea electromagnetică atunci când sunt selectate materiale adecvate.

---

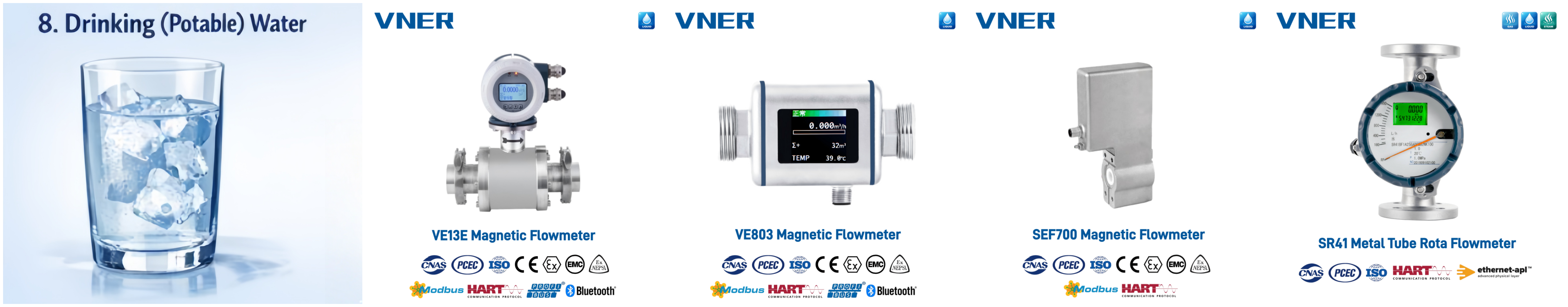

8. Apă de băut (potabilă).

Aplicatii: aprovizionare municipală, distribuție, produse alimentare și băuturi

Caracteristici: cerințe igienice, conductivitate stabilă

Solutii recomandate:

• VE Premium EMF pentru liniile principale de facturare

• VE13E Debitmetru electromagnetic igienic pentru alimente, băuturi și sisteme igienice de apă

• VE803 Compact EMF pentru unități de tratament montate pe skid

• Ultrasunete pentru conducte trunchi

Perspectivă inginerească

Modelele electromagnetice igienice sunt preferate în sistemele alimentare, băuturi și apă farmaceutică unde sunt necesare conexiuni sanitare și curățare.

---

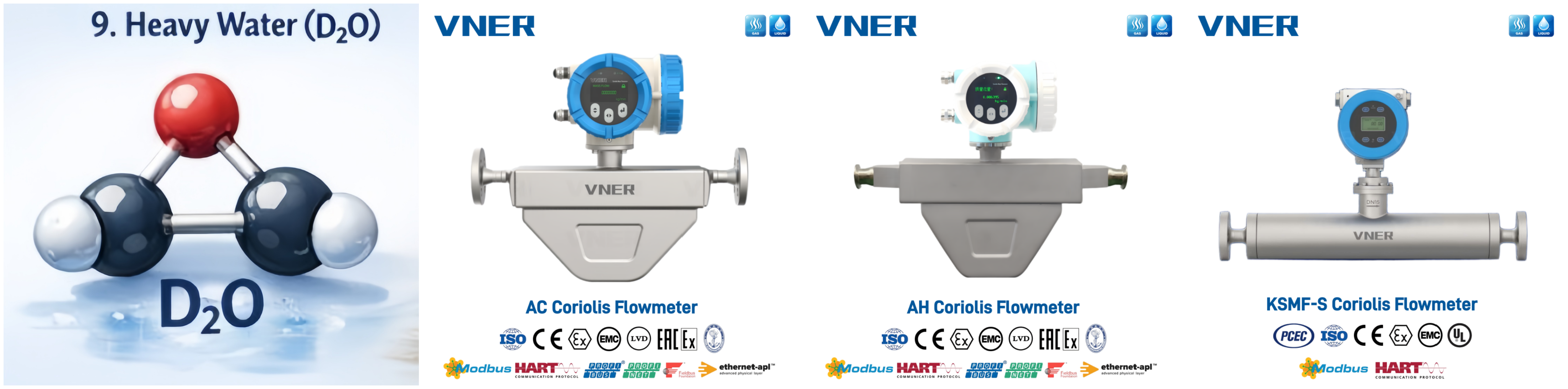

9. Apă grea (D₂O)

Aplicatii: instalații nucleare și de cercetare

Caracteristici: fluid de mare valoare, este necesară monitorizarea densității

Solutie recomandata:

• O serie Coriolis debitmetrul masic

• Seria KSMF Coriolis debitmetrul masic

Notă de inginerie

Măsurarea debitului de masă și a densității sunt esențiale pentru fluide de mare valoare sau de calitate nucleară.

---

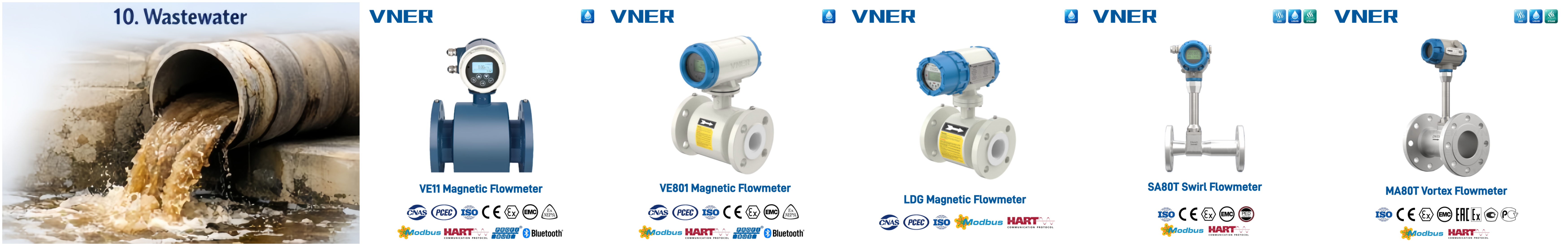

10. Ape uzate / Efluent industrial

Aplicatii: Epurare, uzine chimice, sisteme de mediu

Caracteristici: solide, nămol, medii corozive

Solutii recomandate:

• VE Premium EMF (primar)

• VE801 EMF economică pentru rețelele municipale de apă uzată

• Ultrasunete pentru canale mari

• Vârtej/vârtej pentru susținerea liniilor de utilități

Sprijină dozarea și descărcarea apei tratate

• Debitmetru cu turbină de lichid LWGY pentru sistemele de evacuare și reutilizare a apei curate tratate
• SR41 Rotametru pentru linii de dozare chimică

Perspectivă inginerească

Debitmetrele cu turbină sunt adesea folosite pentru apă curată tratată sau pentru reutilizarea apei, unde conductivitatea poate fi scăzută, dar sunt necesare un debit stabil și o eficiență a costurilor.

---

Sprijin pentru aplicații utilitare și antiderapante

---

Sistemele de apă includ adesea puncte de măsurare auxiliare:

Aplicație	Instrument recomandat
Patine de dozare chimică	Rotametru SR41 / Coriolis
Apa curata tratata	Turbina LWGY
Conexiune cu filet	VE803 Compact EMF
Proiecte bugetare	VE801 EMF economică
Alimente/apă farmaceutică	VE13E EMF igienic
Abur/apa fierbinte	SA80T Vârtej / MA80T Vortex

Factoruli cheie de selecție pentru măsurarea debitului de apă

---

Factor	Considerent de inginerie
Conductivitate	Determină adecvarea EMF
Cerință de igienă	EMF igienic sau Coriolis
Dimensiunea conductei	Ultrasunete pentru diametru mare
Buget	EMF economică sau turbină
Cerință de precizie	Coriolis pentru precizie ridicată
Acces de întreținere	Rotametru pentru indicare locală simplă

Concluzie

---

Fiecare tip de apă prezintă provocări diferite de măsurare și necesită o tehnologie adecvată de măsurare a debitului. Alegerea instrumentului potrivit depinde de conductivitate, curățenie, condiții de instalare, cerințe de precizie și considerații legate de costul ciclului de viață.

Cu un portofoliu cuprinzător care include tehnologii electromagnetice, Coriolis, vortex, turbionare, ultrasunete, turbine și rotametru, VNER oferă soluții de măsurare a debitului fiabile și optimizate pentru întregul spectru de aplicații ale apei - de la sisteme de laborator ultra-pure până la tratarea apelor uzate municipale și industriale la scară largă.

Pe măsură ce industriile din întreaga lume continuă să acorde prioritate eficienței, durabilității și fiabilității operaționale, măsurarea avansată a debitului rămâne o componentă cheie a managementului modern al apei și controlului proceselor.
