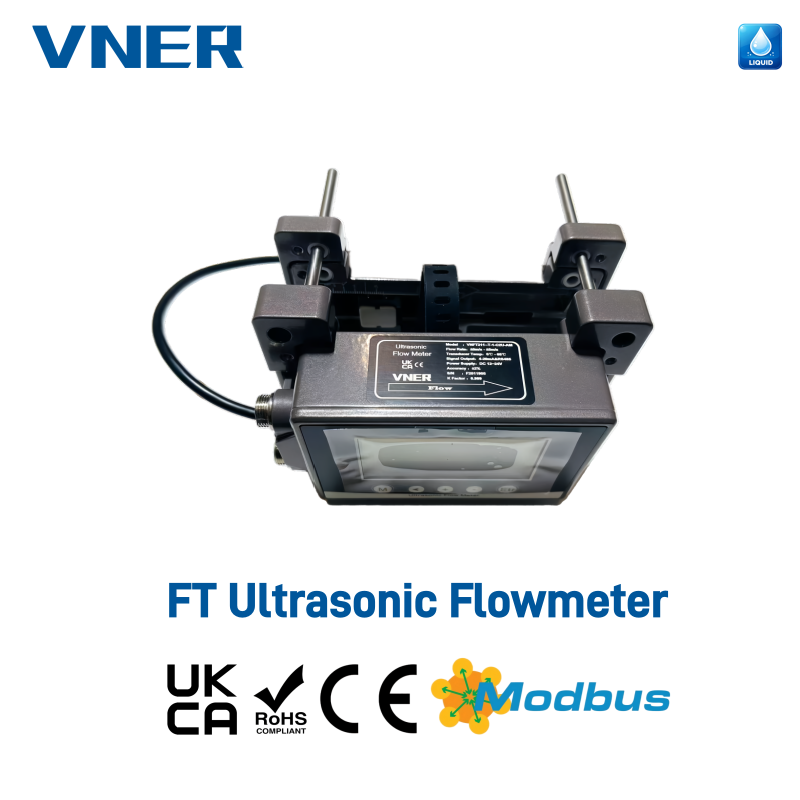

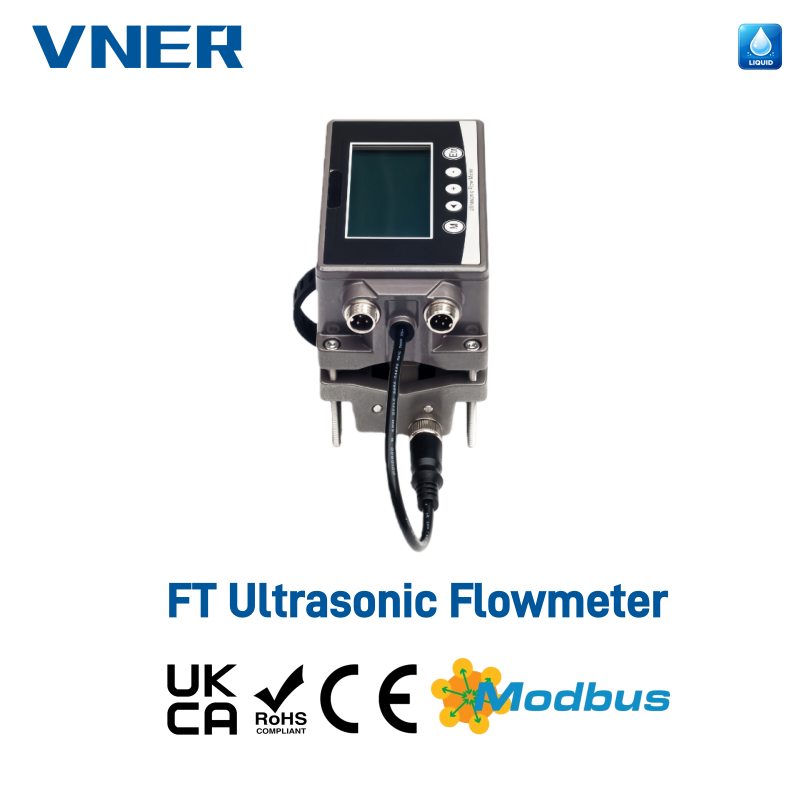

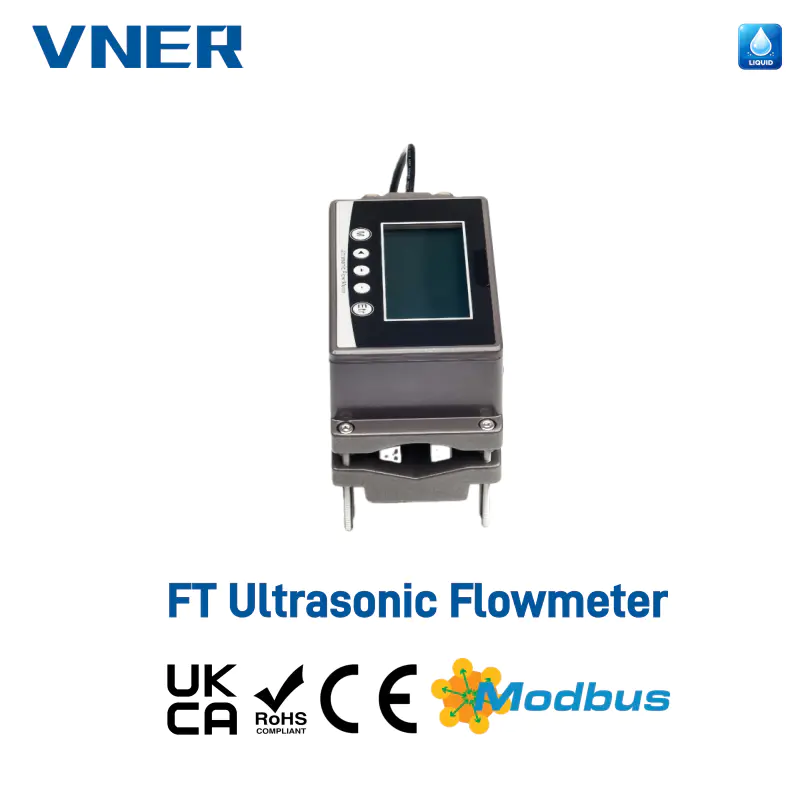

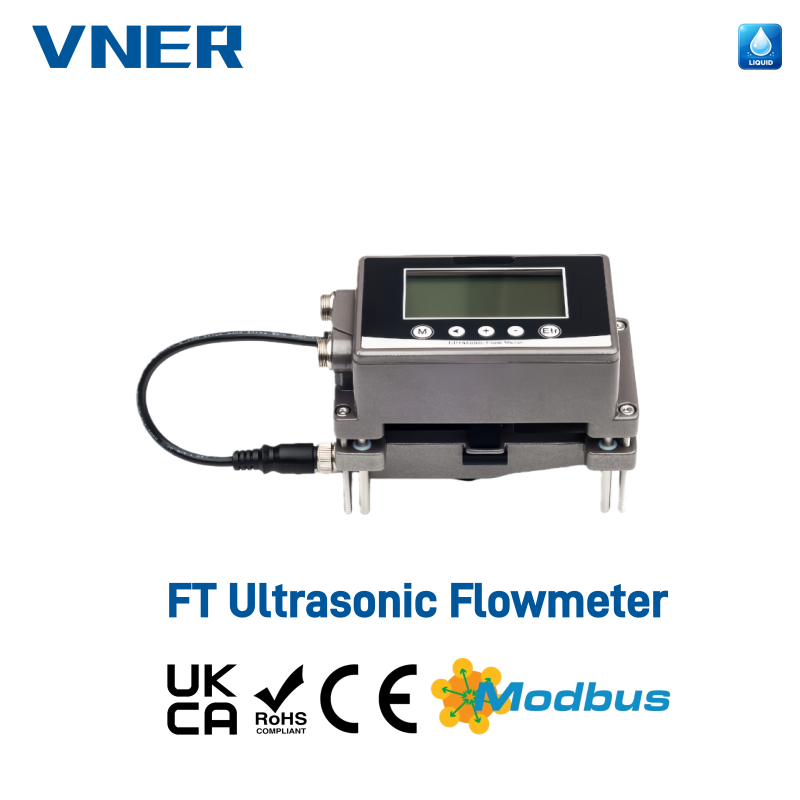

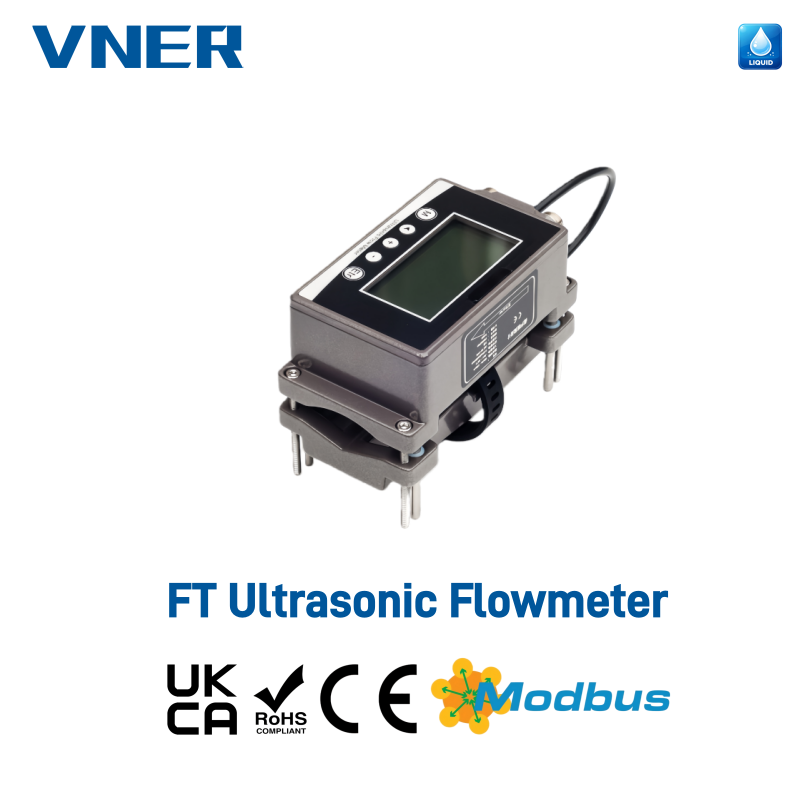

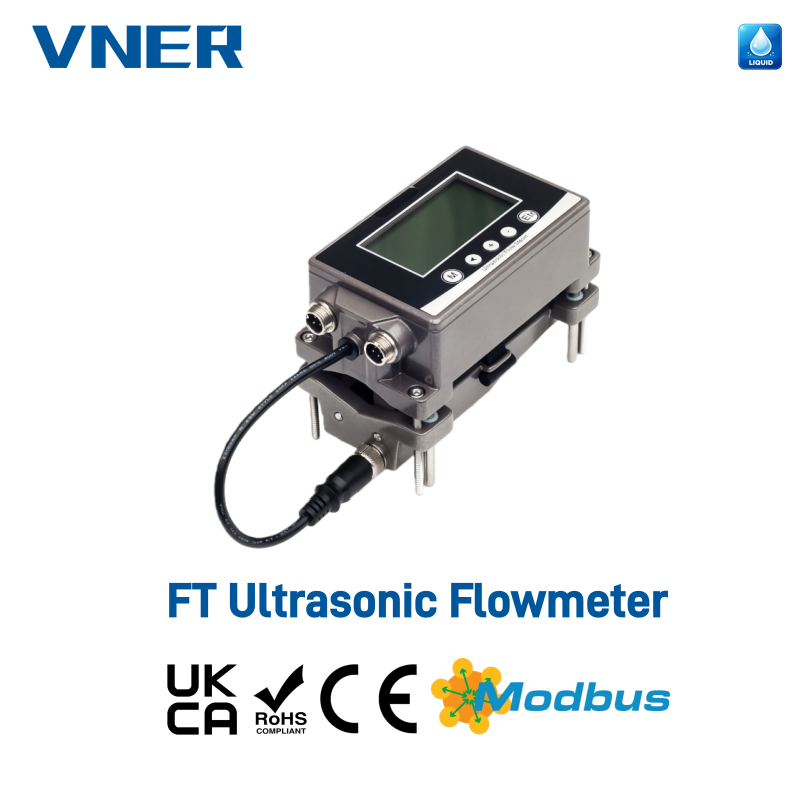

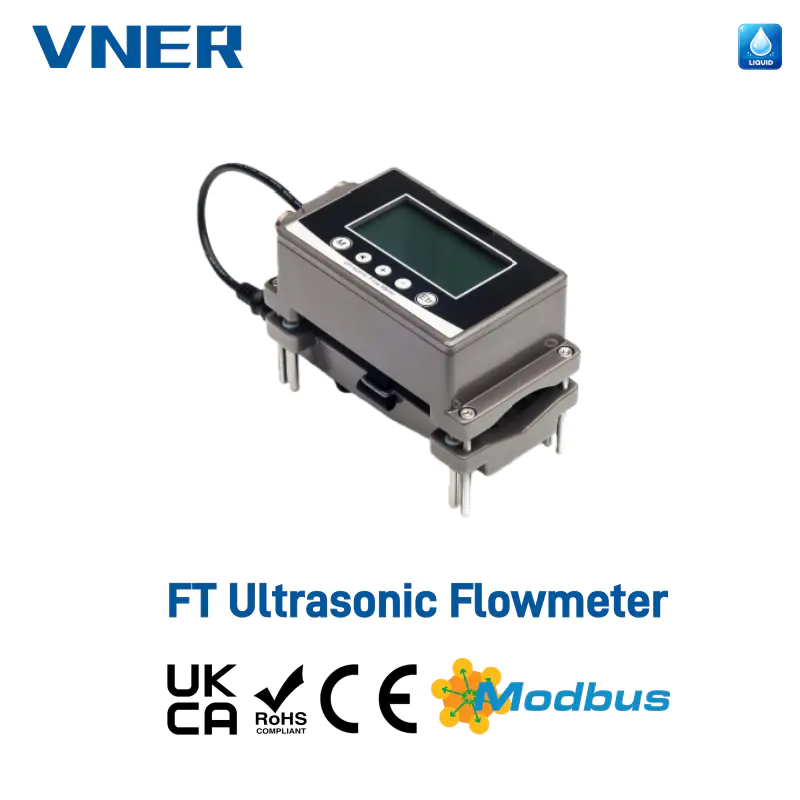

Debitmetru cu ultrasunete cu clemă VNFT211

Soluție de dimensiuni mici pentru conducte (DN15–DN65)

Principiul de lucru

Debitmetrul cu ultrasunete VNFT211 funcționează pe baza Principiul de măsurare cu ultrasunete în timpul de tranzit . Pe suprafața exterioară a țevii sunt montate două traductoare cu ultrasunete externe cu clemă. Prin transmiterea și primirea semnalelor ultrasonice în amonte și în aval prin peretele conductei și prin mediu lichid, instrumentul calculează diferența de timp cauzată de viteza curgerii fluidului.
Această diferență de timp este direct proporțională cu debitul, permițând măsurarea precisă a debitului fără contact direct cu mediul de proces .

Ca soluție de măsurare neintruzivă, VNFT211 elimină pierderea de presiune, evită riscurile de contaminare și asigură funcționarea neîntreruptă a sistemului.

Design non-intruziv cu clemă

• Instalare cu prindere externă fără tăierea țevilor sau oprirea procesului

• Fără contact cu mediul lichid, eliminând pierderea de presiune și riscul de contaminare

• Ideal pentru proiecte de modernizare și sisteme de funcționare continuă

Instalare rapidă și ușor de utilizat

• Instalarea și punerea în funcțiune pot fi finalizate în câteva minute

• Nu sunt necesare instrumente speciale sau modificare a conductei

• Reduce semnificativ costul forței de muncă și timpul de nefuncționare

Configurație flexibilă și compatibilitate largă

• Un set de senzori universali acceptă toate dimensiunile de conducte din domeniul de măsurare

• Compatibil cu tevi metalice şi țevi rigide din plastic (PVC, PP, PVDF)

• Potrivit pentru conducte DN15–DN65

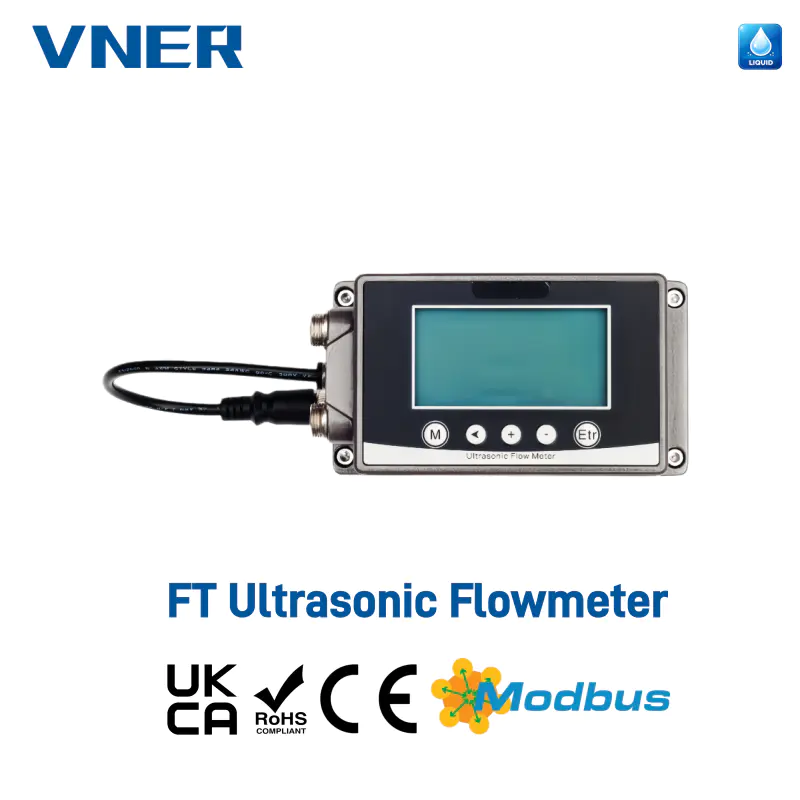

Afișaj clar și informativ

• LCD de înaltă rezoluție de 256 × 128

• Afișează debitul, debitul acumulat, informații despre stare și alarme

• Citirile debitului pot fi monitorizate direct la fața locului

Capacitate de măsurare a energiei (opțional)

• Poate fi configurat ca un Contor cu ultrasunete de energie de răcire/încălzire (contor BTU)

• Sprijină monitorizarea și gestionarea consumului de energie

• Potrivit pentru aplicații HVAC, apă răcită și încălzire

Comunicare industrială și ieșire

• Standard Ieșire analogică 4–20 mA

• Modbus RS485 comunicare pentru integrare cu sisteme PLC și DCS

• Ieșire de impuls opțională (OCT) și ieșire de alarmă cu releu

• Permite monitorizarea de la distanță, achiziția de date și analiza eficienței

Performanță industrială de încredere

• Limită de viteză mică din fabrică la 0,08 m/s pentru a evita citirile false

• Timp de răspuns rapid reglabil de la 0,5 la 60 de secunde

• Stocare de date pe termen lung cu backup EEPROM (peste 10 ani)

• Proiectat pentru funcționare stabilă în medii industriale dure

Aplicații tipice

• Sisteme de alimentare și distribuție cu apă

• HVAC apă răcită și circuite de încălzire

• Monitorizarea consumului de energie

• Măsurarea apei de proces industrial

• Proiecte de modernizare cu spațiu de instalare limitat
