Debitmetru cu clemă VNFT cu ultrasunete

Soluție pentru debitmetru cu ultrasunete cu clemă VNFT211 pentru țevi mici (DN15–DN65)

Debitmetrul cu ultrasunete VNFT211 funcționează pe baza principiului de măsurare cu ultrasunete a timpului de tranzit. Pe suprafața exterioară a țevii sunt montate două traductoare cu ultrasunete externe cu clemă. Prin transmiterea și primirea semnalelor ultrasonice în amonte și în aval prin peretele conductei și prin mediu lichid, instrumentul calculează diferența de timp cauzată de viteza curgerii fluidului.

Această diferență de timp este direct proporțională cu debitul, permițând măsurarea precisă a debitului fără contact direct cu mediul de proces.

Ca soluție de măsurare neintruzivă, VNFT211 elimină pierderea de presiune, evită riscurile de contaminare și asigură funcționarea neîntreruptă a sistemului.

Design non-intruziv cu clemă

• Instalare cu prindere externă fără tăierea țevilor sau oprirea procesului
• Fără contact cu mediul lichid, eliminând pierderea de presiune și riscul de contaminare
• Ideal pentru proiecte de modernizare și sisteme de funcționare continuă

Instalare rapidă și ușor de utilizat

• Instalarea și punerea în funcțiune pot fi finalizate în câteva minute
• Nu sunt necesare instrumente speciale sau modificare a conductei
• Reduce semnificativ costul forței de muncă și timpul de nefuncționare

Configurație flexibilă și compatibilitate largă

• Un set de senzori universali acceptă toate dimensiunile de conducte din domeniul de măsurare
• Compatibil cu țevi metalice și țevi rigide din plastic (PVC, PP, PVDF)
• Potrivit pentru conducte DN15–DN65

Afișaj clar și informativ

• LCD de înaltă rezoluție de 256 × 128
• Afișează debitul, debitul acumulat, informații despre stare și alarme
• Citirile debitului pot fi monitorizate direct la fața locului

Capacitate de măsurare a energiei (opțional)

• Poate fi configurat ca un contor de energie de răcire/încălzire cu ultrasunete (contor BTU)
• Sprijină monitorizarea și gestionarea consumului de energie
• Potrivit pentru aplicații HVAC, apă răcită și încălzire

Comunicare industrială și ieșire

• Ieșire analogică standard 4–20 mA
• Comunicație Modbus RS485 pentru integrare cu sisteme PLC și DCS
• Ieșire de impuls opțională (OCT) și ieșire de alarmă cu releu
• Permite monitorizarea de la distanță, achiziția de date și analiza eficienței

Performanță industrială de încredere

• Limită de viteză mică din fabrică la 0,08 m/s pentru a evita citirile false
• Timp de răspuns rapid reglabil de la 0,5 la 60 de secunde
• Stocare de date pe termen lung cu backup EEPROM (peste 10 ani)
• Proiectat pentru funcționare stabilă în medii industriale dure

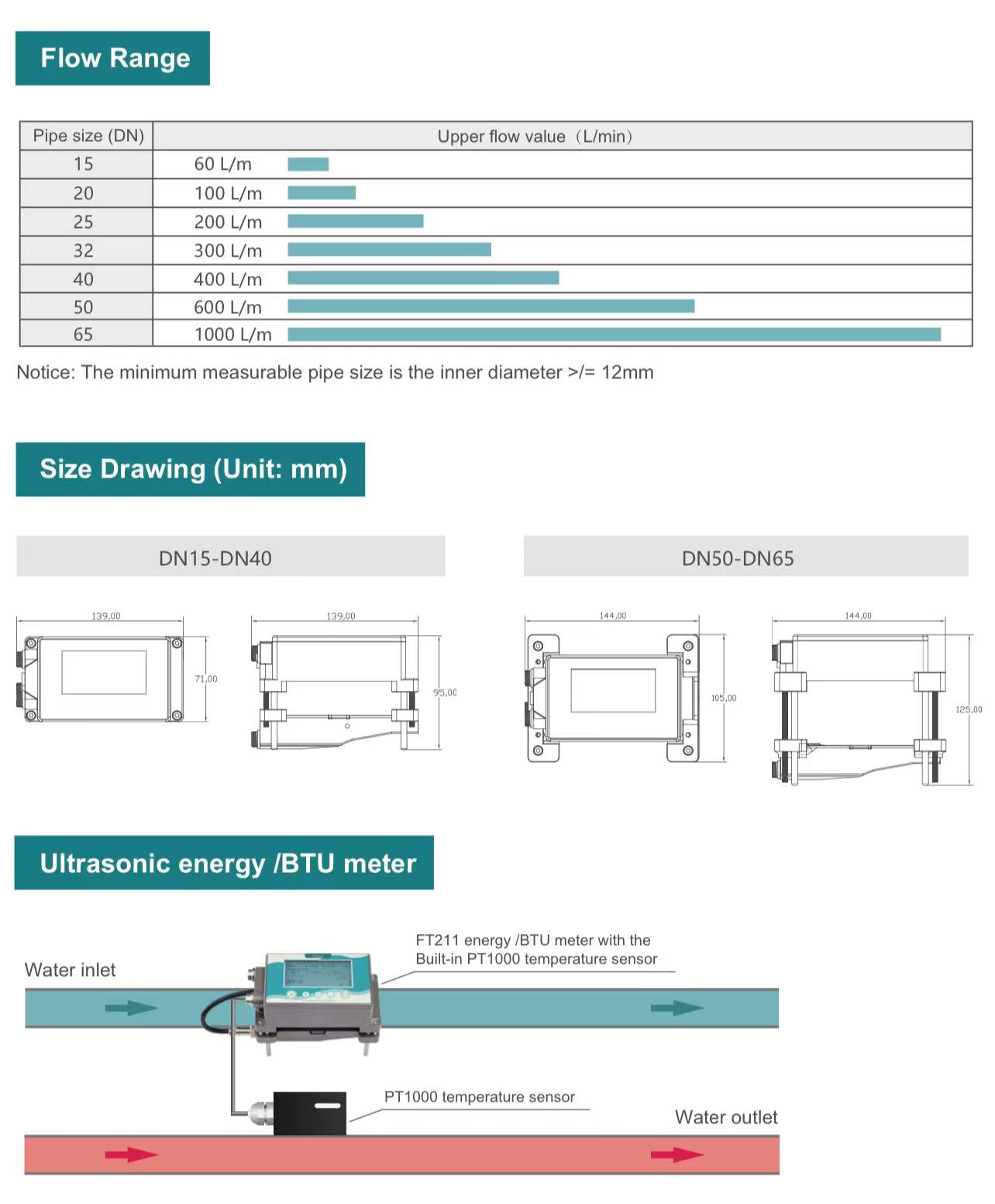

Gama de dimensiuni ale conductei : DN15 – DN65

Materialul conductei : Tevi metalice / Tevi rigide din plastic (PVC, PP, PVDF)

Tip lichid : Apă și alte lichide monofazate (Fără particule solide sau impurități)

Temperatura Interval: 0 până la 115 °C (fără îngheț la suprafață)

Precizie : ±2% (±1% după calibrare)

Timp de răspuns : 0,5 – 60 s (reglabil)

Afișare : 256 × 128 LCD

Sursa de alimentare : 10–24 VDC, consum de energie < 3 W

Ieșire și comunicare:

• 4-20 mA
• Modbus RS485
• Opțional: Ieșire în impuls (OCT), alarmă cu releu

Protecție și fiabilitate

• Carcasa: IP65
• Protecție a conexiunii inverse de alimentare
• Protecție la supratensiune și scurtcircuit
• Rezistență la vibrații: 10–55 Hz, 1,5 mm
• Rezistență la șoc: 100 m/s², 16 ms

Condiții de mediu

• Temperatura ambiantă: –10 până la 60 °C
• Umiditate relativă: 35–85% RH (fără condensare)
• Material carcasă: aluminiu și materiale plastice de calitate industrială

• Sisteme de alimentare și distribuție cu apă
• HVAC apă răcită și circuite de încălzire
• Monitorizarea consumului de energie
• Măsurarea apei de proces industrial
• Proiecte de modernizare cu spațiu limitat de instalare

Măsurarea debitului de modernizare în conducte existente

VNFT211 este ideal pentru upgrade-urile de măsurare a debitului în sistemele existente în care modificarea conductelor nu este permisă sau timpul de nefuncționare trebuie redus la minimum.
Designul său cu prindere permite o instalare rapidă fără tăierea țevilor sau întreruperea funcționării, făcându-l potrivit pentru:

• Linii de apă de proces industrial
• Sisteme de apă pentru utilități și clădiri
• Verificare temporară a fluxului și audituri de performanță

Monitorizarea energiei de răcire și încălzire HVAC

Când este configurat ca un contor de energie cu ultrasunete (BTU), VNFT211 poate fi utilizat în sisteme de apă răcită și de încălzire pentru a monitoriza consumul de energie termică.

Aplicațiile tipice includ:

• Monitorizarea debitului de intrare și ieșire a răcitorului
• Sisteme de distribuție a energiei de încălzire și răcire
• Analiza eficienței energetice și alocarea costurilor

Măsurarea debitului de conducte cu diametru mic (DN15–DN65)

Proiectat special pentru conducte de dimensiuni mici, VNFT211 oferă performanțe de măsurare fiabile în rețele de conducte compacte, cum ar fi:

• Derapaje de echipamente și sisteme ambalate
• Instalatii de laborator si pilot
• Servicii de constructii si ramuri de utilitati

Sisteme de alimentare și distribuție cu apă

VNFT211 asigură monitorizarea stabilă a debitului pentru aplicații cu apă curată, fără pierderi de presiune, susținând:

• Echilibrarea alimentării cu apă
• Detectarea scurgerilor și analiza debitului anormal
• Optimizarea sistemului și îmbunătățirea eficienței operaționale

Măsurare temporară și testare de diagnosticare

Datorită instalării rapide și portabilității, VNFT211 este potrivit pentru sarcini de măsurare pe termen scurt, inclusiv:

• Punerea în funcțiune și validarea sistemului
• Testare comparativă între debitmetre
• Depanarea anomaliilor de debit fără instalare permanentă

Integrarea sistemelor de automatizare și control

Cu ieșire standard de 4–20 mA și comunicare Modbus RS485, VNFT211 poate fi integrat perfect în sistemele de automatizare pentru:

• Achiziție de date de flux PLC și DCS
• Monitorizare centrală a camerei de control
• Înregistrarea datelor, raportarea și optimizarea proceselor
