De ce este esențial debitmetrul cu turbină de lichid pentru măsurarea de înaltă precizie a lichidelor?

În domeniul măsurării de precizie a fluidelor, debitmetrul cu turbină lichidă rămâne unul dintre cele mai fiabile și eficiente instrumente pentru manipularea fluidelor curate, cu vâscozitate scăzută. The Debitmetru cu turbină de lichid din seria LWGY este o dovadă a acestei fiabilități, oferind un design compact care îmbină robustețea mecanică cu detectarea electronică sofisticată. Proiectat special pentru sisteme industriale și comerciale, acest debitmetru transformă energia cinetică a fluidului într-o frecvență de rotație măsurabilă. Concentrându-se pe construcția simplă și răspunsul de mare viteză, seria LWGY oferă o soluție rentabilă, dar extrem de precisă pentru diverse aplicații lichide, de la tratarea apei până la procesarea chimică rafinată.

Cum convertește seria LWGY viteza fluxului în date de rotație?

Principiul funcțional de bază al Debitmetru cu turbină de lichid este înșelător de simplu, dar necesită o inginerie precisă pentru a menține acuratețea. Pe măsură ce lichidul intră în contor, acesta este mai întâi condiționat pentru a asigura un profil de curgere stabil înainte de a interacționa cu componentele interne.

Care este rolul dispozitivului de îndreptare a fluxului și ansamblului rotorului?

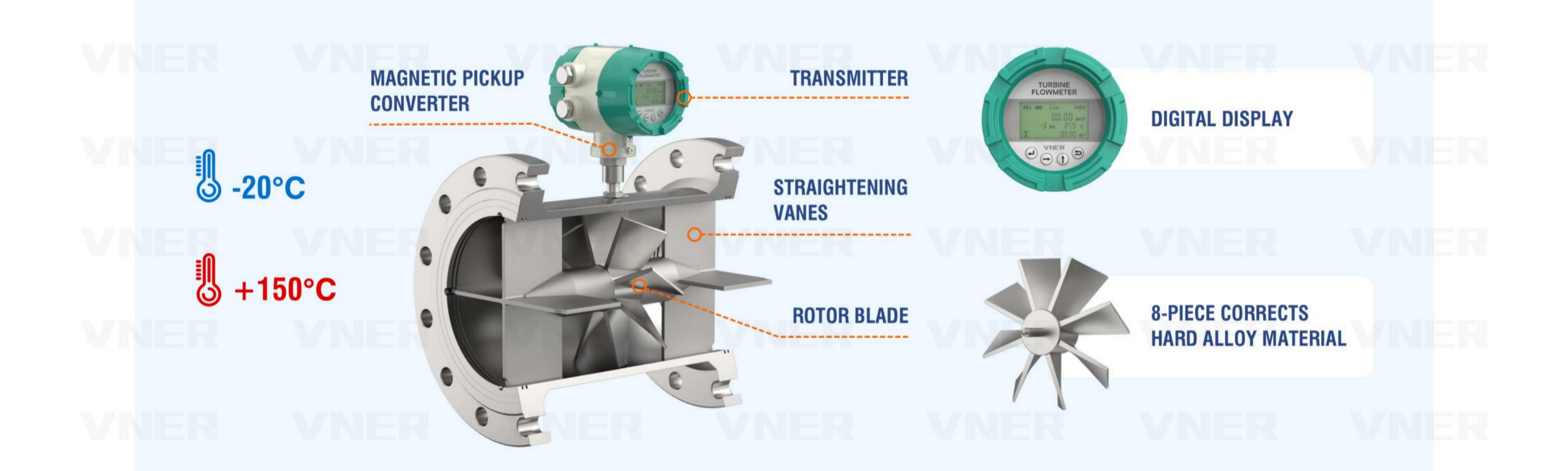

Procesul începe pe măsură ce lichidul trece printr-un integrat îndreptator de curgere . Această componentă este critică deoarece elimină turbulențele și turbulențele cauzate de coturile sau supapele din amonte. Odată ce fluxul este stabilizat, acesta trece peste rotorul turbinei . Unghiul palelor rotorului este proiectat astfel încât viteza lichidului forțează turbina să se rotească. Datorită rulmenților prelucrați cu precizie și rotorului ușor, viteza rotorului devine direct proporțională cu debitul volumetric . Această relație liniară este ceea ce permite Debitmetru cu turbină de lichid pentru a menține o precizie atât de ridicată pe întregul său domeniu de operare.

Cum detectează senzorul de preluare trecerile precise ale lamei?

Pentru a traduce rotația mecanică într-o ieșire electrică, seria LWGY utilizează o sensibilitate ridicată. senzor de preluare . Pe măsură ce turbina se rotește, paletele din oțel inoxidabil trec prin câmpul magnetic generat de senzorul situat pe exteriorul corpului de curgere. De fiecare dată când o lamă trece de senzor, este generat un impuls. Rezultatul semnal puls prezintă o frecvență direct proporțională cu viteza curgerii. Această ieșire digitală poate fi trimisă direct la un afișaj local, un PLC sau un controler de lot pentru monitorizare în timp real și înregistrarea datelor.

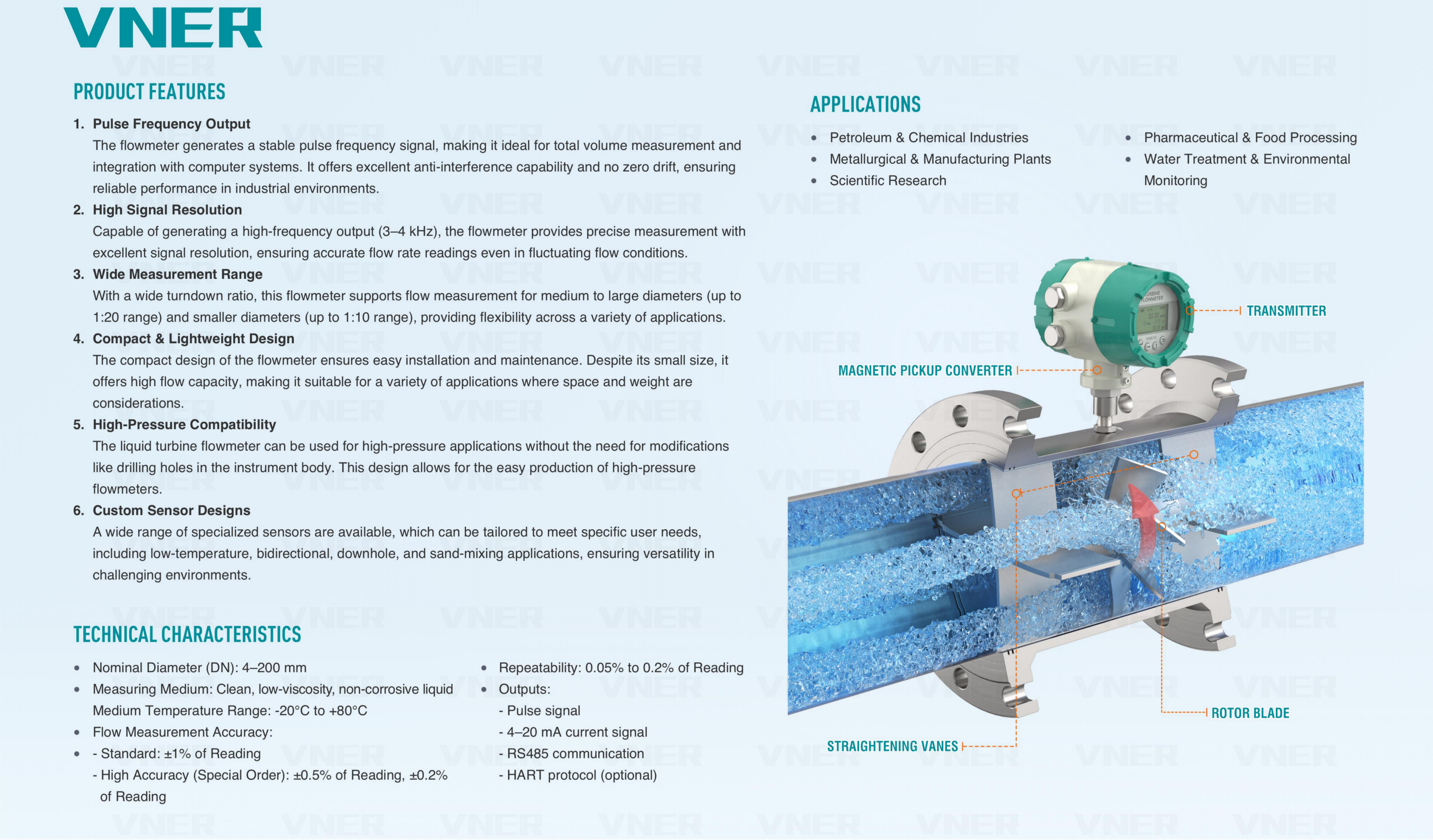

Care sunt specificațiile tehnice primare ale seriei LWGY?

Pentru a ajuta la integrarea sistemului și la selectarea hardware-ului, următorul tabel prezintă caracteristicile fundamentale ale Debitmetru cu turbină de lichid din seria LWGY :

De ce este seria LWGY potrivită pentru aplicații de dozare și dozare?

În multe procese industriale, capacitatea de a măsura rapid și repetat un anumit volum de lichid este mai importantă decât monitorizarea fluxului continuu. The Debitmetru cu turbină de lichid excelează în aceste scenarii de „Batching” datorită proprietăților sale fizice unice.

Timpul de răspuns rapid îmbunătățește acuratețea distribuirii?

Una dintre caracteristicile remarcabile ale Seria LWGY este rotorul său cu inerție redusă. Spre deosebire de contoarele de deplasare mai grele, rotorul turbinei în aceasta Debitmetru cu turbină de lichid accelerează și decelerează aproape instantaneu cu fluxul de lichid. Acest „răspuns rapid” este vital în distribuirea aplicații în care supapele se deschid și se închid rapid. Dacă un contor are un timp de răspuns lent, acesta poate rata „slugul” inițial de fluid sau poate continua să numere după ce supapa s-a închis, ceea ce duce la erori cumulate. LWGY se asigură că fiecare picătură este luată în considerare de la început până la sfârșit.

Cum beneficiază repetabilitate excelentă controlul calității?

În amestecul chimic sau „Batching” farmaceutic, consistența este principala măsură a succesului. The Debitmetru cu turbină de lichid oferte repetabilitate excelentă , de obicei între 0,05% până la 0,2%. Aceasta înseamnă că, dacă același volum de lichid este trecut prin contor de mai multe ori în aceleași condiții, ieșirea va rămâne practic identică. Pentru operatorii industriali, această fiabilitate simplifică controlul calității și asigură că formulările produselor rămân consistente pe parcursul a mii de cicluri.

Poate debitmetrul cu turbină de lichid să reziste în medii industriale de înaltă presiune?

În timp ce mecanismele interne sunt suficient de delicate pentru a detecta debite scăzute, carcasa externă a Debitmetru cu turbină de lichid este construit pentru durabilitate. The Seria LWGY este conceput pentru a se dezvolta în medii mecanice solicitante.

Designul mecanic robust este capabil să gestioneze presiunea ridicată?

Construită din oțel inoxidabil de înaltă calitate (304 sau 316L), seria LWGY are un design mecanic robust care poate rezista la presiuni semnificative de linie. Aceasta capacitate de înaltă presiune îl face o alegere preferată pentru stşiuri de testare hidraulice, injecție de apă pe câmpuri petroliere și sisteme de curățare la presiune înaltă. Capacitatea contorului de a-și menține integritatea structurală sub presiune asigură că distanța internă dintre rotor și carcasă rămâne constantă, prevenind deviația măsurătorii sau defecțiunile mecanice în timpul creșterilor de presiune.

De ce este curățenia o condiție prealabilă pentru longevitatea contorului cu turbine?

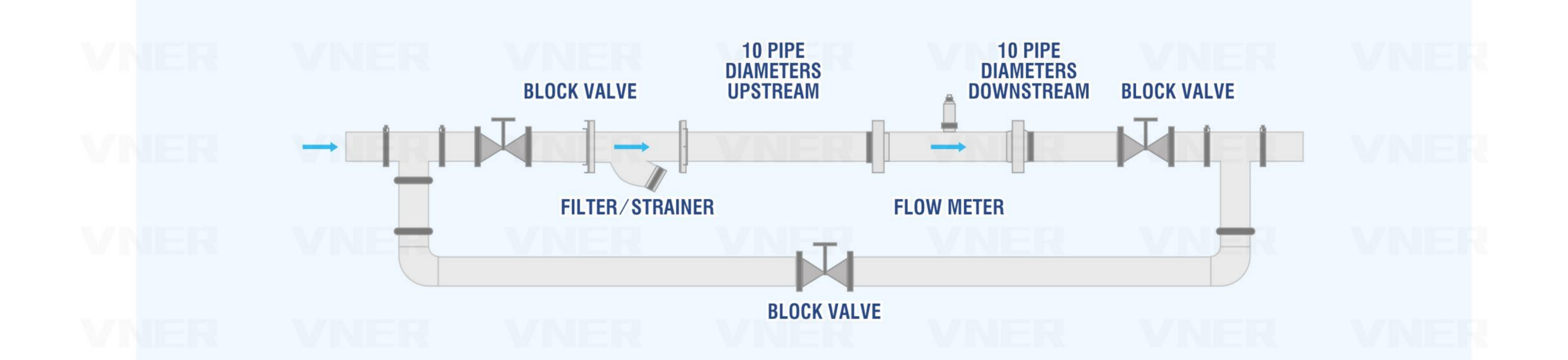

Este important de reținut că Debitmetru cu turbină de lichid este special conceput pentru media, adică curat și fără particule mari sau conținut fibros . Deoarece turbina se învârte la viteze mari pe rulmenți de precizie, orice resturi solide pot cauza abraziune sau chiar blocarea rotorului. În sistemele în care lichidul poate conține particule ocazionale, instalarea în amonte a unei sitări cu ochiuri de 20-40 este o recomandare standard pentru a proteja LWGY interne și extinde durata de viață a dispozitivului.

Cum beneficiază construcția compactă și greutatea redusă proiectarea sistemului?

Patinele industriale moderne și unitățile de dozare portabile necesită componente care sunt atât puternice, cât și portabile. The Debitmetru cu turbină de lichid corespunde perfect acestor cerințe.

Factorul de formă compact simplifică modernizarea?

The Seria LWGY se caracterizează prin ea compact and greutate redusă proiectare. În comparație cu debitmetrele electromagnetice voluminoase sau cu contoarele coriolis grele, contorul cu turbină poate fi instalat în configurații de conducte strânse, fără a fi nevoie de suporturi grele de sprijin. Acest lucru îl face deosebit de atractiv pentru „Măsurarea lichidelor de uz general” în cazul în care un aspect al conductei existente nu poate fi modificat cu ușurință. Conexiunile cu flanșă sau filetate permit instalarea și îndepărtarea rapidă în perioadele de întreținere.

Ce face din acest contor o soluție rentabilă pentru contorizarea generală?

Concentrându-se pe un design mecanic simplificat, Debitmetru cu turbină de lichid oferă un nivel ridicat de performanță la un preț mai mic decât multe tehnologii alternative. Pentru „Contorizarea lichidelor de uz general” în clădirile comerciale — cum ar fi monitorizarea apei răcite sau urmărirea consumului de combustibil — seria LWGY oferă precizia necesară fără costul excesiv al contoarelor specializate mai complexe. Simplitatea sa se traduce și prin ușurință în utilizare; cel senzor de preluare și convertorul local sunt adesea plug-and-play, necesitând un efort minim de calibrare pentru lichide standard precum apa sau motorina.

Cum este utilizat semnalul de puls pentru monitorizarea de la distanță?

Natura „Digital Native” a Debitmetru cu turbină de lichid ieșirea îl face foarte compatibil cu automatizarea modernă.

Semnalul poate fi integrat în sistemele PLC și SCADA?

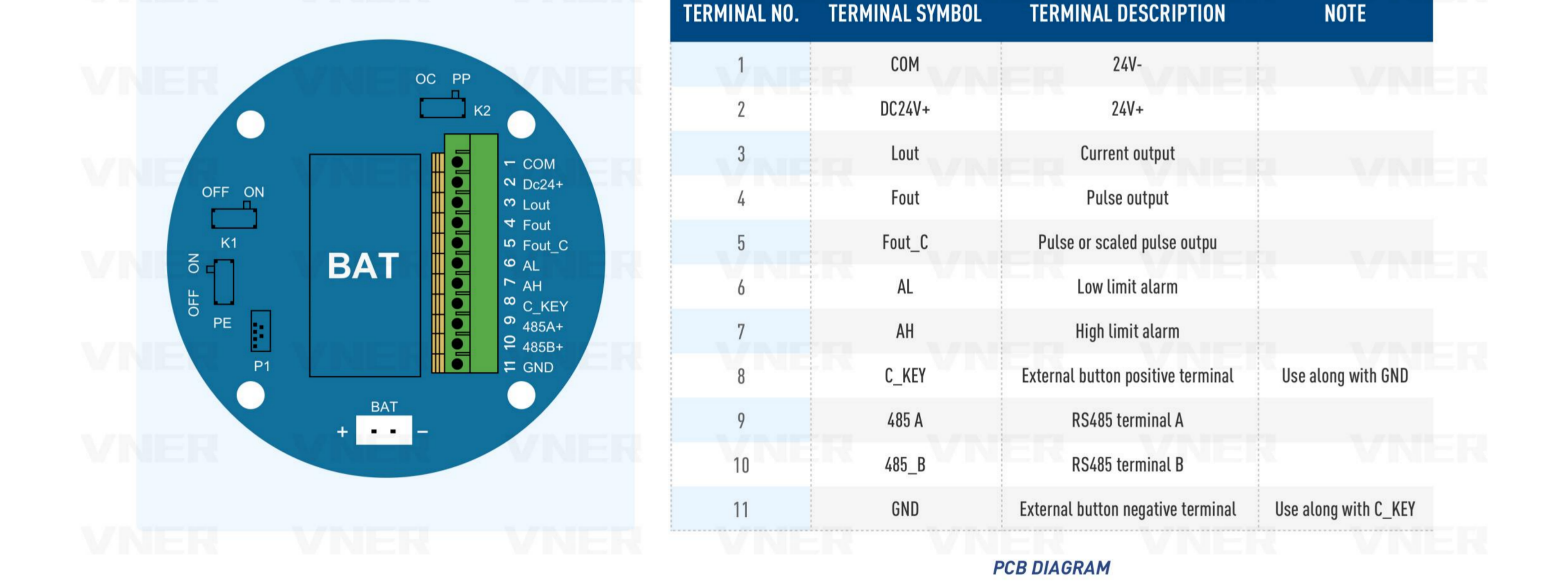

Cel brut semnal puls generate de LWGY este o frecvență curată, cu undă pătrată, care este ușor de interpretat de aproape orice PLC (controller logic programabil). Pentru instalațiile care se deplasează către Industry 4.0, contorul poate fi echipat cu un transmițător care convertește acest impuls într-un semnal analogic de 4-20 mA sau o ieșire digitală Modbus RS485. Acest lucru permite debitul volumetric și fluxul totalizat să fie monitorizat dintr-o cameră de control centrală, facilitând ajustările proceselor de la distanță și gestionarea automată a stocurilor.

Afișarea locală este o opțiune pentru aplicațiile independente?

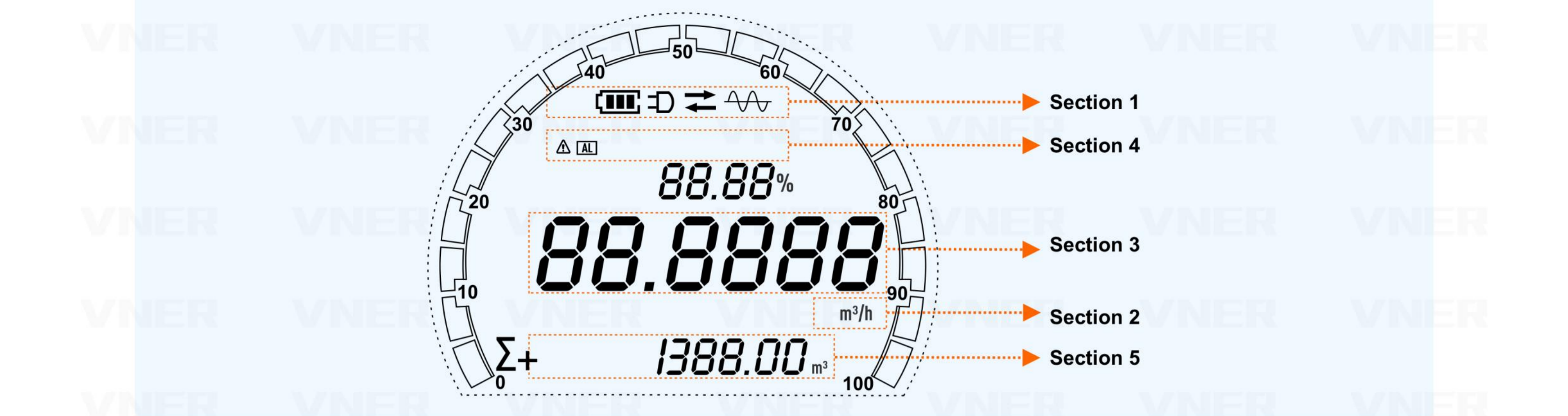

Pentru aplicațiile în care nu este prezent un sistem de control, Seria LWGY poate fi echipat cu un integrator local alimentat de baterii. Acest lucru permite operatorilor să citească debitul și volumul total direct la punctul de măsurare. Indiferent dacă este utilizat pentru verificarea eficienței unei pompe sau pentru monitorizarea utilizării apei de către o anumită mașină, Debitmetru cu turbină de lichid furnizează date clare, imediate, care sunt esențiale pentru transparența operațională și gestionarea resurselor.
