De ce un debitmetru Vortex devine instabil – sau chiar încetează să funcționeze – după instalare?

Ați experimentat vreodată un debitmetru vortex care arată o precizie slabă, fluctuații mari ale semnalului sau chiar pierderea completă a semnalului după instalare?

În multe cazuri, cauza principală nu este instrumentul în sine, ci mai degrabă practicile de dimensionare și instalare necorespunzătoare. Debitmetrele vortex sunt foarte sensibile la profilul vitezei, regimul de curgere și configurația conductelor. Mici abateri ale acestor detalii pot duce la erori semnificative de măsurare.

Acest articol explică principiile cheie de inginerie din spatele dimensionării adecvate, selecției reductoarelor și cerințelor pentru conducte drepte, pe baza standardelor din industrie și a cercetărilor experimentale verificate.

1. Dimensiunea metrului pentru un raport larg de turndown: de ce este adesea necesară reducerea diametrului

Pentru a realiza o raport larg de turndown și să asigure o putere suficientă a semnalului la debite scăzute, este o practică comună în inginerie reduceți diametrul debitmetrului în raport cu conducta pentru a crește viteza fluidului.

Pentru debitmetre dependente de profilul vitezei -cum ar fi:

• Debitmetre vortex
• Debitmetre turbionare (precesiune de vortex).
• Debitmetre electromagnetice

această potrivire a diametrului se realizează de obicei folosind reductoare concentrice .

Principiul general de dimensionare

• În majoritatea aplicațiilor, diametrul nominal al debitmetrului trebuie să fie egal sau mai mic decât diametrul conductei .
• Pentru vortex flowmeters, the calculated meter size is often cu una sau două dimensiuni nominale mai mici decât conducta.

Exemplu

• Conductă: 8" (DN200)
• Debitmetru vortex: 4" (DN100)

În cazuri speciale—cum ar fi transferul de custodie a uleiului sau măsurarea azotului cu debit scăzut — pot fi aplicate reduceri și mai mari pentru a satisface cerințele extreme de turndown.

Cu toate acestea, supradimensionarea rămâne o problemă frecventă. În mai multe proiecte, au fost selectate debitmetre vortex prea mare , rezultând:

• Viteză insuficientă în timpul funcționării normale
• Funcționare în afara domeniului efectiv de măsurare
• Instabilitate severă a semnalului după punere în funcțiune

Notă de caz:

Pentru nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

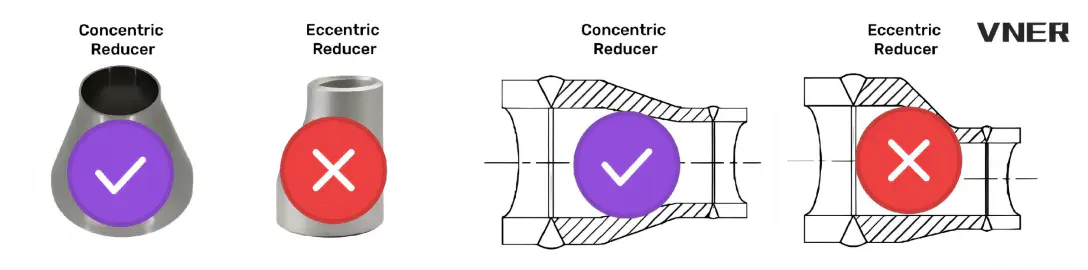

2. Selectarea reductorului: Folosiți întotdeauna reductoare concentrice

Ori de câte ori este necesară reducerea sau extinderea diametrului conductei în instalațiile debitmetrelor vortex:

Trebuie utilizate reductoare concentrice.

Reductoarele excentrice creează profile de viteză asimetrice care degradează semnificativ acuratețea măsurării în instrumentele sensibile la viteză.

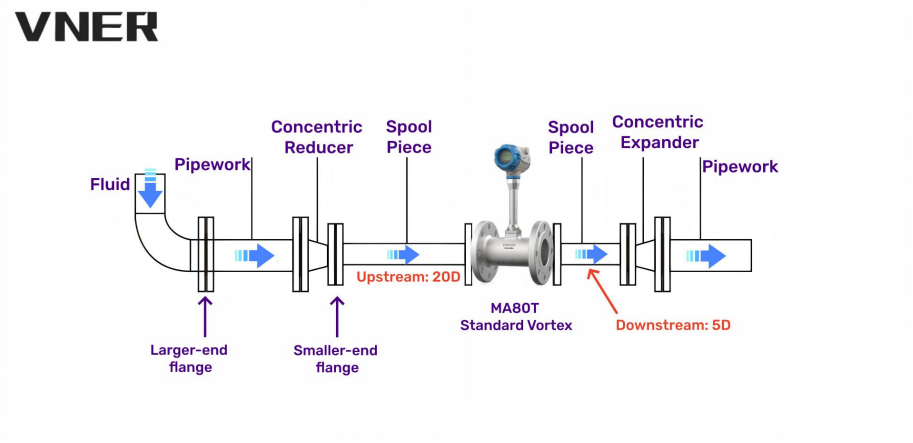

3.Cerințe pentru țevi drepte pentru instalațiile cu diametru redus

Cerințe privind geometria reductorului

Pentru a minimiza distorsiunea fluxului:

• The unghiul conului α al reductorului nu trebuie să depășească 15°
• În această condiție, reductorul poate fi tratat ca parte a lungimii țevii drepte

ambele Reductoarele din amonte și din aval trebuie să fie concentrice, reductoare treptate.

4. Cerințe minime privind lungimea dreaptă în amonte (valori tipice)

D = diametrul interior al conductei

5.Condiții generale de instalare pentru debitmetre Vortex

Un debitmetru vortex instalat corespunzător trebuie să îndeplinească următoarele condiții:

a) Se instalează orizontal sau vertical (pentru lichide: direcția curgerii de jos în sus) într-o țeavă care corespunde diametrului nominal

b) Lungimi de conducte drepte adecvate, neobstrucționate în amonte și în aval, conform specificațiilor

c) Alinierea coaxială cu conducta; garniturile nu trebuie să pătrundă în flux

d) Țevile cu secțiuni multiple trebuie să rămână drepte, cu dezechilibre minime ale axei

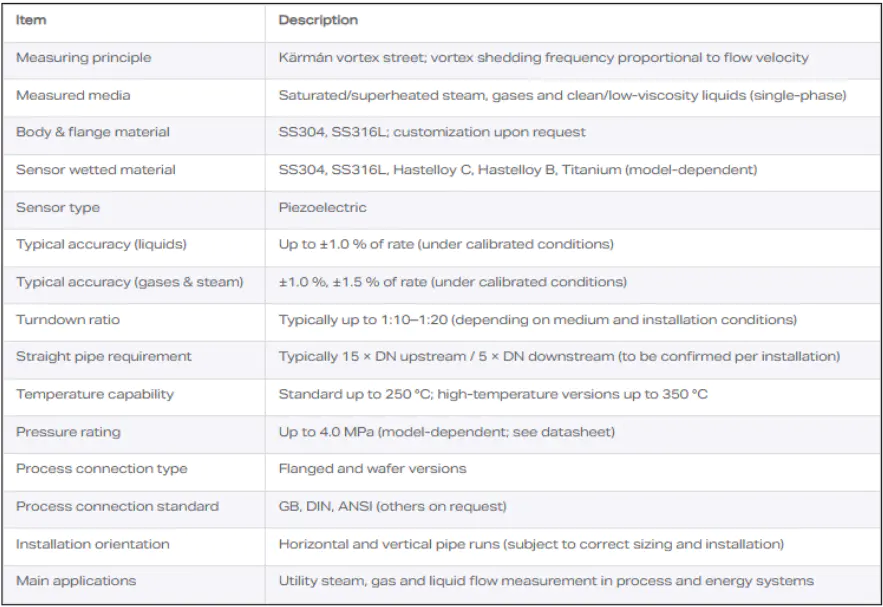

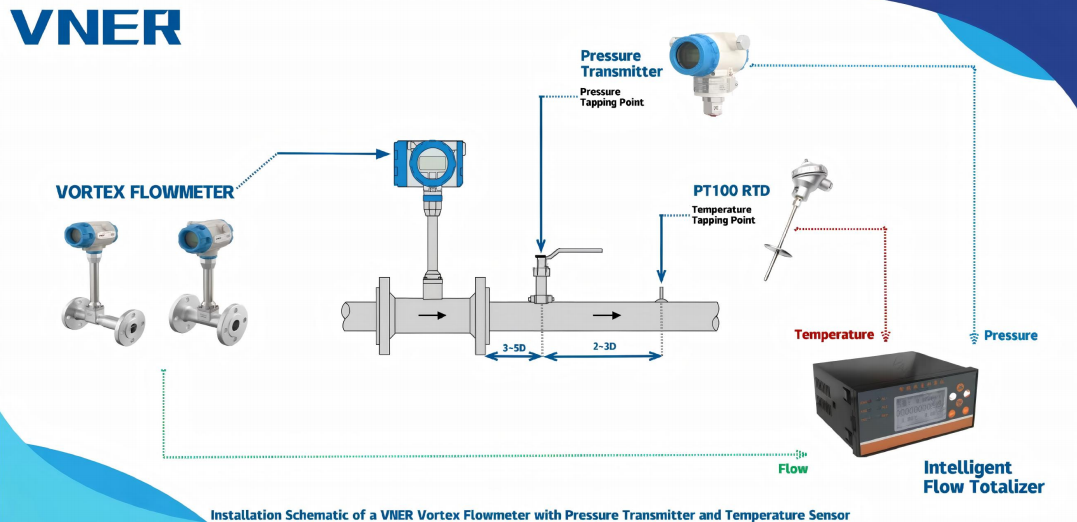

e) Măsurarea temperaturii:

• De preferință prin puțul termic încorporat
• În caz contrar, localizați senzorul 2–5D în aval

f) Măsurarea presiunii:

• De preferință prin prelevare de presiune încorporată
• În caz contrar, localizați atingerea 2–7D în aval

g) Fără supape sau linii de derivație în secțiunile de conducte drepte

h) Fără supape de reglare a debitului în amonte de contor

i) Dacă sunt prezente bule de gaz sau impurități, instalați separatoare sau filtre în amonte de cursa dreaptă

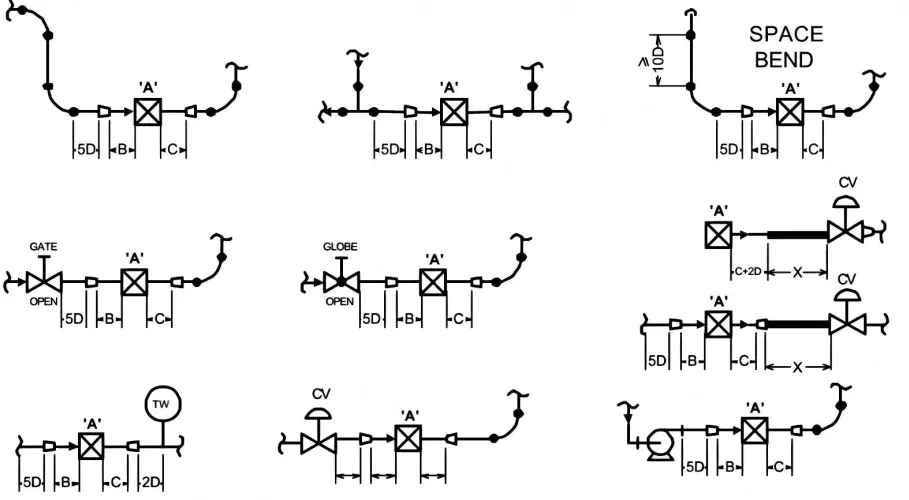

6. Lungimi tipice ale conductelor drepte (măsurarea conductelor închise)

7. Considerații privind locația supapei și debitul în două faze

• Evitați supapele sau bypass-urile în apropierea debitmetrului
• Supapele de reducere a presiunii pot provoca schimbarea fazei în aval
• Curgerea în două faze (gaz în lichid sau lichid în gaz) trebuie evitată
• Utilizați separatoare de gaz sau filtre în amonte dacă este necesar

8.De ce ar trebui evitate reductoarele excentrice

Debitmetrele masice Coriolis și contoarele cu deplasare pozitivă sunt independente de profilul de viteză.

Toate celelalte debitmetre depind de profilul vitezei și necesită lungimi de conducte drepte în amonte și în aval.

Îndrumări cheie pentru industrie:

• Cerințele de instalare pentru dispozitivele de presiune diferențială trebuie să fie conforme ISO 5167-1
• Pentru other flowmeters, manufacturer installation guidelines must be strictly followed
• Reductoarele excentrice perturbă grav profilele de viteză și nu trebuie utilizat în apropierea contoarelor dependente de viteză

9. Efectul reductorilor concentrici asupra profilului de viteză (dovezi experimentale)

Studii experimentale realizate de TNO și Delft Hydraulics folosind aer și apă demonstrează:

• Un reductor concentric cu un raport de diametru D_meter / D_pipe ≈ 0,44 poate converti un profil de viteză asimetric într-unul aproape simetric (asimetrie < 2%)
• Profilul de viteză în aval seamănă cu a profil de viteză tip plug (PTVP)
• At 5D în aval , profilul rămâne stabil pe:
  Re = 50.000–250.000 (aer)
  Re = 20.000–500.000 (apă)
• Reductoare concentrice nu eliminați vârtejul , în special cea cauzată de curbele spațiale
• Dispozitivele de dezvolburare pot necesita ≥6D lungime , în funcție de pasul de vârtej

Rezumatul constatărilor

• Reductoare concentrice significantly improve velocity symmetry
• Nu elimină vârtejul
• Doar reductoarele concentrice oferă acest beneficiu
• Reductoarele excentrice introduc distorsiuni severe ale vitezei

10.Cerințe pentru țevi drepte pentru instalațiile cu diametru redus

(D_meter / D_pipe ≤ 0,7)

Final de inginerie la pachet

Când un debitmetru vortex are performanțe slabe, cauza este rareori „calitatea instrumentului”.

Mai des, este o problemă la nivel de sistem implicand:

• Selectarea necorespunzătoare a diametrului
• Tip reductor incorect
• Lungimea conductei drepte insuficientă
• Profil de viteză distorsionat

Correct sizing reductoare concentrice disciplined piping design reprezintă fundamentul măsurării stabile și precise a debitului vortex.

Dacă proiectați corect câmpul de flux, instrumentul își va face treaba.
