Ce face ca un debitmetru de masă Coriolis să fie soluția supremă pentru măsurarea de înaltă precizie în industria modernă?

Pe fondul transformării profunde a Industriei 4.0, precizia măsurării fluidelor nu mai este doar un parametru tehnic; a devenit o măsură de bază pentru măsurarea eficienței producției automate și a nivelurilor de monitorizare inteligentă. Cu filozofia sa de design subversivă, Debitmetrul masic Coriolis a rupt complet cătușele măsurării volumetrice tradiționale, care este adesea constrânsă de factori de mediu, cum ar fi temperatura, presiunea și densitatea fluidului. În prezent, această tehnologie pătrunde rapid în sectoarele de producție de ultimă generație, cum ar fi petrochimia, alimentele și produsele farmaceutice, producția de semiconductori și industria marină, devenind „standardul de aur” recunoscut pentru monitorizarea fluidelor complexe. Pe măsură ce industriile globale pivotează către neutralitatea carbonului și reducerea deșeurilor, capacitatea de a măsura masa în mod direct oferă baza de date supremă pentru optimizarea resurselor și urmărirea amprentei de carbon.

Ce este un debitmetru de masă Coriolis?

Un debitmetru de masă Coriolis este un instrument sofisticat de precizie conceput pe baza principiilor dinamice clasice, în special efectul Coriolis. În ceea ce privește esența fizică, este vorba de generații în afară de debitmetrele tradiționale cu orificiu, turbină sau electromagnetice. Dispozitivele convenționale măsoară în mare parte „volumul” fluidului, care este foarte susceptibil la interferența din cauza expansiunii sau contracției termice. În schimb, un contor Coriolis măsoară „masa adevărată” a fluidului - o cantitate fizică care rămâne constantă în orice condiție de funcționare, indiferent dacă fluidul este un lichid în fierbere sau un gaz comprimat.

Intern, miezul său este format din unul sau două tuburi de măsurare menținute într-o stare de vibrație controlată cu precizie. Un actuator mic de înaltă frecvență (bobină de antrenare) conduce tuburile de măsurare să vibreze la frecvența lor naturală specifică, la fel ca un diapazon. Acest design folosește în mod ingenios forța de inerție generată de particulele fluide care se mișcă într-un sistem vibrant, transformând atributul abstract al masei în semnale mecanice capturabile. Această abordare de măsurare directă elimină necesitatea calculelor complexe de densitate, oferind o „sursă unică de adevăr” pentru inginerii de proces.

Cum funcționează un debitmetru de masă?

Pentru a înțelege în profunzime mecanismul de funcționare al acestui debitmetru, trebuie să observăm comportamentul mecanic dinamic al fluidului pe măsură ce intră în tuburile vibrante de înaltă frecvență. Acest proces poate fi subdivizat în patru etape tehnice de bază:

Excitație prin vibrații de înaltă frecvență: Odată ce debitmetrul pornește, actuatorul antrenează tuburile de măsurare pentru a produce micro-vibrații la o frecvență înaltă (de obicei 400-1000 Hz). Într-o stare statică (fără curgere), ciclurile de vibrație ale întregului tub sunt complet sincronizate atât în ​​timp, cât și în spațiu. Senzorii de la intrare și de la ieșire detectează unde sinusoidale identice.

Implicarea forței Coriolis: Pe măsură ce lichidul sau gazul începe să curgă prin tuburile vibrante cu viteză mare, particulele de fluid în mișcare, datorită inerției, încearcă să reziste vibrațiilor periodice ale tuburilor. Pe partea de admisie, fluidul rezistă să fie împins departe de centrul vibrațiilor; pe partea de ieșire, rezistă să fie tras înapoi. Această forță de interacțiune este cunoscută în fizică ca „Forța Coriolis”.

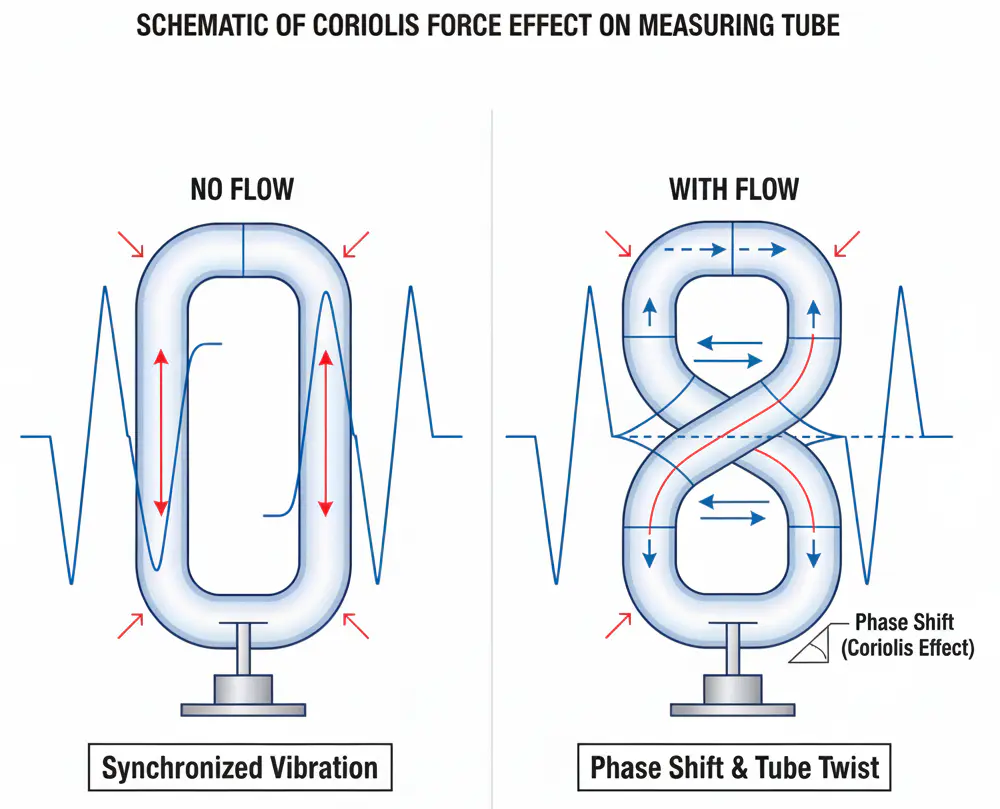

Deformare mecanică și răsucire: Forța Coriolis acționează în direcții opuse pe jumătățile de intrare și de ieșire ale tubului, determinând tubul să sufere o „întorsătură” sau „deformare” subtilă care este invizibilă cu ochiul liber. Această răsucire mecanică este direct proporțională cu debitul de masă - cu cât se deplasează mai multă masă, cu atât forța este mai mare și răsucirea este mai semnificativă.

Conversie prin schimbare de fază și decodare a datelor: Această deformare perturbă sincronizarea dintre cele două capete ale tubului. Senzorii instalați la capetele de intrare și de ieșire captează „Deplasarea de fază” (întârziere) dintre cele două semnale de vibrație. Prin intermediul cipurilor de procesare a semnalului digital (DSP) de înaltă performanță, sistemul convertește instantaneu această diferență de timp de microsecunde în citiri extrem de precise ale fluxului de masă, calculând simultan densitatea din modificarea frecvenței naturale.

Care sunt beneficiile semnificative ale debitmetrelor Coriolis?

Motivul Debitmetre Coriolis le-au înlocuit pe cele tradiționale în multe scenarii industriale de vârf provine dintr-o combinație de avantaje tehnice aproape fără compromis:

Precizie și repetabilitate de neegalat la măsurare: Contoarele Coriolis moderne pot oferi o precizie de măsurare a masei de până la ±0,1% sau chiar ±0,05%. Acest nivel de precizie este critic pentru transferul custodiei, unde chiar și o eroare de 0,5% poate duce la pierderi de milioane de dolari pe parcursul unui an. Repetabilitate ridicată asigură că procesul de fabricație rămâne constant lot după lot.

Imunitate superioară la vibrații și la mediu: Frecvența internă de funcționare a instrumentului este de obicei setată cu precizie în jurul a 400 Hz. Această operațiune de înaltă frecvență acționează ca un „filtru” natural, permițând dispozitivului să distingă propriul semnal de măsurare de zgomotul mecanic de joasă frecvență obișnuit în mediile industriale - cum ar fi vuietul pompelor mari, compresoarelor industriale sau motoarelor principale ale navelor. Acest lucru asigură o stabilitate de citire extrem de ridicată chiar și în cele mai „zgomotoase” condiții de instalație.

Implementare simplificată de inginerie și întreținere redusă a ciclului de viață:

• Fără cerințe pentru conducte drepte: Spre deosebire de contoarele cu turbină sau cu ultrasunete care necesită 10-20 diametre de țeavă dreaptă pentru a stabiliza profilele de curgere, un contor Coriolis este independent de profilul debitului. În spațiile înghesuite, cum ar fi platformele offshore sau cabinele de nave, acest lucru economisește cantități masive de spațiu și costuri de inginerie.
• Fără părți în mișcare în flux: Nu există rulmenți care să se uzeze sau rotoare care să se înfunde. Acest lucru are ca rezultat un cost total de proprietate (TCO) incredibil de scăzut și un timp de funcționare ridicat pentru infrastructura critică.

„Senzor digital” cu integrare cu mai mulți parametri: Un singur contor Coriolis furnizează o „trinitate” de date: debit de masă, densitate și temperatură. Prin integrarea acestor valori, contorul poate scoate, de asemenea, fluxul de volum și concentrația, înlocuind efectiv trei instrumente separate cu un singur nod digital.

Seria VNER AC, AG și AH: Soluții specializate pentru provocările industriale

Pentru a satisface cerințele diverse și adesea extreme ale industriei moderne, VNER a dezvoltat trei serii specializate de debitmetre de masă Coriolis, fiecare proiectat pentru medii operaționale specifice și standarde de reglementare.

1. Debitmetrul de masă Coriolis din seria AC: nava emblematică pentru aplicații industriale versatile

The Debitmetrul masic Coriolis seria AC reprezintă punctul culminant al tehnologiei de vârf a VNER, concepută pentru a servi drept „cal de bătaie” versatil pentru măsurarea de înaltă precizie a debitului masic și a densității în cea mai largă gamă de sectoare industriale.

• Excelență tehnică și integritate a semnalului : Alimentat de platforma de transmițător digital complet din seria A, folosește procesarea digitală a semnalului (DSP) avansată pentru a gestiona cu ușurință semnalele cu debit ultra-scăzut. Cea integrată MFD™ (unitate cu mai multe frecvențe) tehnologia oferă o stabilitate excepțională chiar și în prezența gazului antrenat sau a condițiilor bifazate gaz-lichid, care de obicei cauzează defectarea contoarelor tradiționale.

• Specificații extreme : Se mândrește cu o precizie a fluxului de masă de până la ±0,05% și poate rezista la presiuni de funcționare de până la 15,0 MPa . Reziliența sa termică este de neegalat, cu modele capabile să funcționeze în zone criogenice la -196°C sau la căldură extremă până la 380°C .

• Aplicații cheie : Este alegerea preferată pentru dozarea de precizie a substanțelor chimice, amestecarea hidrocarburilor în rafinării și patinele de injecție chimică de înaltă presiune în medii offshore solicitante.



2. Debitmetru Coriolis specializat AG CNG/LNG: dedicat pentru alimentarea cu GNC și GNL

The AG CNG/LNG Debitmetru Coriolis specializat este o linie înalt specializată concepută special pentru lanțul valoric al gazelor naturale, concentrându-se pe provocările unice ale transferului de custodie a gazelor naturale comprimate (CNG) și a gazelor naturale lichefiate (GNL).

• Reziliență criogenică și presiune înaltă : Modelul AG CNG015 este construit pentru a supraviețui presiunilor extreme de alimentare cu combustibil a vehiculelor, evaluat până la 40,0 MPa . În schimb, modelele GNL sunt optimizate pentru realitatea criogenică a metanului lichid, menținând integritatea structurală la -196°C pentru a preveni scurgerile și inexactitățile.

• Algoritmi inteligenti pentru măsurarea gazelor : Dispunând de proprietate Algoritmul A-GAS™ , această serie oferă o rezoluție de frecvență ultra-înaltă pentru a elimina erorile cauzate de obicei de densitatea scăzută a gazului și viteza mare de curgere. Acest lucru asigură o precizie certificată de alimentare a lotului ±0,50% .

• Aplicații cheie : Esențial pentru distribuitoarele de GNC din stațiile de vânzare cu amănuntul, bunkerarea navelor cu GNL la scară largă și descărcarea remorcii la stațiile satelit de conducte virtuale.



3. Debitmetrul masic AH Hygienic Coriolis: standardul pentru procesele igienice și aseptice

The Debitmetru de masă Coriolis igienic AH este dedicat lumii sanitare, unde curățenia și precizia sunt la fel de primordiale. Este conceput pentru industria alimentară, a băuturilor, a produselor lactate și a industriilor farmaceutice.

• Inginerie aseptică : Senzorul are o cale de curgere cu auto-drenare, fără zone moarte, care elimină riscul de creștere a bacteriilor. Părțile umede sunt lustruite la un standard Ra 0,8 μm , cu un luciu ridicat Ra 0,38 μm opțiune pentru cele mai sensibile fluide farmaceutice. Este pe deplin Capabil CIP/SIP , ceea ce înseamnă că poate suferi cicluri repetate de sterilizare la temperatură înaltă fără a devia în precizie.

• Integritatea materialului și a conformității : Toate componentele umede sunt fabricate din SS316/SS316L și sunt pe deplin conforme cu ASME BPE și alte standarde sanitare globale, asigurând cel mai înalt nivel de siguranță a produselor.

• Aplicații cheie : Esențial pentru standardizarea grăsimilor în procesarea laptelui, dozarea precisă a ingredientelor în fabricile de bere și prepararea tamponului în producția farmaceutică, unde înregistrările trasabile ale loturilor sunt obligatorii.



Tabel de comparație a tehnologiilor principale de măsurare a debitului

Ce fluide poate măsura un contor Coriolis?

Debitmetrul Coriolis este salutat de industrie drept un „jucător universal”. Adaptabilitatea sa robustă înseamnă că atâta timp cât materialul tubului de măsurare - de la oțel inoxidabil 316L la Hastelloy C22 sau titan - este compatibil cu corozivitatea mediului, acesta poate face față aproape tuturor condițiilor:

Manipularea lichidelor complexe extreme: Excelează în măsurarea polimerilor de înaltă vâscozitate care ar bloca un contor cu turbină, nămolurile miniere cu caracteristici fluide non-newtoniene și suspensiile abrazive. În sectorul farmaceutic, designul său „full-drain” acceptă Clean-in-Place (CIP) și Sterilization-in-Place (SIP), asigurând nicio contaminare încrucișată între loturi.

Măsurarea gazelor industriale de înaltă precizie: Gazele sunt foarte compresibile, făcând măsurarea volumetrică un coșmar. Un contor Coriolis ignoră fluctuațiile de presiune și măsoară moleculele de gaz direct. Acest lucru îl face alegerea preferată pentru transferul de custodie a gazelor naturale de înaltă presiune, stațiile de alimentare cu hidrogen și distribuția industrială de gaze pur.

Provocări și frontiere ale fluxului în dublă fază: Din punct de vedere istoric, „slug flow” sau antrenarea mare a gazelor au determinat blocarea contoarelor Coriolis. Cu toate acestea, următoarea generație de contoare utilizează „Multi-Frequency Drive” și algoritmi DSP avansați pentru a menține vibrațiile chiar și atunci când fluidul este un amestec dezordonat de ulei, apă și gaz. Aceasta este o descoperire pentru industria petrolului și gazelor, în special în monitorizarea capului de puț, unde echipamentele de separare sunt prea costisitoare de instalat.

Întrebări frecvente despre debitmetrele Coriolis

1: De ce este un contor Coriolis mai scump decât alte tipuri? A1: Costul inițial este mai mare datorită fabricării complexe a tuburilor vibrante și a electronicii sofisticate necesare procesării semnalului de microsecunde. Cu toate acestea, atunci când luați în considerare lipsa conductelor drepte, îndepărtarea transmițătorilor de temperatură/presiune și designul fără întreținere, „costul total de proprietate” este adesea mai mic pe o perioadă de 5 ani.

2: Orientarea contorului contează în timpul instalării? A2: Da. Pentru aplicațiile lichide, poziția „tuburi în jos” este preferată pentru a preveni blocarea bulelor de aer. Pentru aplicațiile cu gaz, „tube-up” este cel mai bine pentru a permite scurgerea umidității condensate. Montarea laterală este utilizată pentru nămolurile auto-drenante.

3: Un contor Coriolis poate fi deteriorat de aerul din linie? A3: În general, nu. În timp ce aerul poate provoca o „eroare de măsurare” temporară sau „zgomot” în semnal, nu deteriorează mecanic contorul. Sistemele electronice sunt concepute pentru a recupera semnalul de îndată ce fluxul de lichid revine la normal.

4: Există o limită de vâscozitate maximă pentru aceste contoare? A4: Nu există o limită teoretică a fizicii efectului Coriolis. Cu toate acestea, practic, limita este determinată de căderea de presiune. Fluidele extrem de vâscoase necesită mai multă presiune a pompei pentru a se deplasa prin tuburile curbate ale contorului.

5: Cât de des trebuie să recalilibrez un contor Coriolis? A5: Deoarece nu există piese mobile care să se uzeze, „punctul zero” este incredibil de stabil. Multe industrii se recalibrează doar la fiecare 2 până la 5 ani sau ori de câte ori impun cerințele de reglementare. Dacă contorul nu este supus la coroziune sau eroziune extremă, factorul său de calibrare rămâne remarcabil de constant.

Ca soluție supremă pentru măsurarea de înaltă precizie în industria modernă, adoptarea pe scară largă a Debitmetrul masic Coriolis marchează un salt total de la „era măsurării volumetrice brute” la „era controlului precis al masei”. Oferind o sursă de date unică, fiabilă și cu mai mulți parametri, dă putere inginerilor să-și optimizeze procesele cu o granularitate fără precedent. Fie că este vorba de asigurarea profilului exact de aromă al unei băuturi răcoritoare sau de gestionarea transferului de custodie a milioane de galoane de GNL, contorul Coriolis este cea mai de încredere santinelă din lumea dinamicii fluidelor. Cu iterarea continuă a tehnologiei de detectare și a puterii de calcul, acest dispozitiv inteligent va juca, fără îndoială, un rol de neînlocuit în fabricile verzi și tranziția energetică globală a viitorului.
