Ghidul debitmetrului Vortex: Compensarea presiunii și a temperaturii

Un debitmetru vortex măsoară debitul volumetric detectând frecvența vârtejurilor aruncate de un corp de bluff plasat în fluxul de curgere - un principiu cunoscut sub numele de efectul von Kármán. Pentru aplicațiile care implică abur, gaz comprimat sau orice fluid în care densitatea se modifică semnificativ în funcție de condițiile de funcționare, un debitmetru stşiard de vortex este insuficient în sine. Variantaele de compensare a presiunii și a temperaturii integrează senzori suplimentari direct în corpul contorului pentru a calcula debitul masic sau debitul volumetric corectat în timp real, eliminând necesitatea instrumentării externe și a calculelor de corecție manuală. Alegerea configurației potrivite depinde de tipul de fluid, de precizia necesară și de dacă presiunea, temperatura sau ambele variază în timpul funcționării normale.

Cum funcționează un debitmetru Vortex

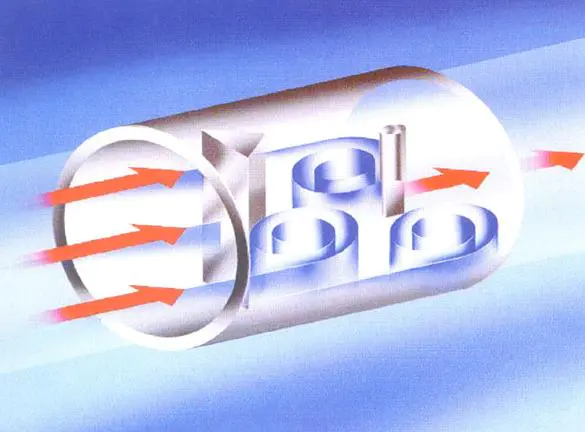

Principiul de funcționare al a debitmetru vortex se bazează pe un fenomen fluid-dinamic bine stabilit. Când fluidul curge pe lângă o obstrucție neraționalizată - numită corp de cacealma sau bară de scurgere - vortexuri alternative sunt generate de fiecare parte a corpului într-un model regulat, care se repetă. Acest model se numește o stradă vortex von Kármán.

Frecvența la care aceste vârtejuri sunt vărsate este direct proporțională cu viteza fluidului, exprimată prin relația Strouhal:

f = St × V / d

Unde f este frecvența vărsării vortexului, St este numărul Strouhal adimensional (de obicei 0,17–0,21 pentru majoritatea modelelor de corp de bluff), V este viteza fluidului și d este lățimea corpului cacealma. Deoarece numărul Strouhal rămâne aproape constant pe o gamă largă de numere Reynolds, frecvența vortexului servește ca un indicator liniar și fiabil al vitezei curgerii.

Metode de detectare

Vârtejurile creează fluctuații oscilante de presiune care sunt detectate de una dintre mai multe tehnologii de detectare încorporate în sau în apropierea corpului bluff-ului:

• Senzori piezoelectrici : Cel mai comun tip. Un cristal piezoelectric generează un semnal mic de tensiune ca răspuns la forța de oscilație de la fiecare vortex. Acești senzori nu au piese în mișcare și sunt foarte fiabili în service cu abur și gaz.
• Senzori de capacitate : Detectează diferența de presiune creată de vârtejuri folosind o diafragmă flexibilă. Mai puțin susceptibil la interferența vibrațiilor decât unele modele piezoelectrice.
• Senzori cu ultrasunete : Unele modele avansate folosesc fascicule ultrasonice direcționate peste orificiul conductei pentru a detecta fluctuațiile de viteză induse de vortex, permițând măsurarea neintruzivă.

Indiferent de metoda de detectare, ieșirea unui debitmetru de bază vortex este a semnal puls de frecvență proporțional cu debitul volumetric . Transformarea acestuia în debit de masă sau debit volumetric standardizat necesită cunoștințe despre densitatea fluidului - care este locul în care variantele de compensare devin esențiale.

De ce este necesară compensarea pentru o măsurare precisă a debitului

Ieșirea impulsului unui debitmetru vortex reflectă debitul volumetric real în condițiile de funcționare - volumul real care trece prin contor în acel moment. Pentru multe aplicații lichide în care densitatea este relativ stabilă, acest lucru este suficient. Dar pentru gaze, abur și fluide supercritice , relația dintre debitul volumetric și debitul masic este foarte sensibilă atât la presiune, cât și la temperatură.

Luați în considerare aburul saturat la două presiuni diferite:

• La 5 bari (absolut) , aburul saturat are o densitate de aproximativ 2,67 kg/m³
• La 10 bari (absolut) , densitatea aburului saturat crește la aproximativ 5,16 kg/m³

Aceeași citire a debitului volumetric în aceste două condiții reprezintă aproape dublul debitului masic la 10 bari fata de 5 bari. Fără a ține cont de această diferență de densitate, un sistem de facturare a energiei cu abur sau de control al procesului bazat exclusiv pe producția volumetrică ar prezenta erori care depășesc 30–50% în condiții de presiune variabilă. Compensarea abordează direct acest lucru prin introducerea în timp real a datelor de presiune și/sau temperatură în computerul de flux pentru a calcula continuu valorile corectate.

Debitmetru vortex de compensare a presiunii

A debitmetru vortex de compensare a presiunii integrează un transmițător de presiune - de obicei un senzor de presiune piezoresistiv sau de tip capacitiv - în corpul contorului alături de elementul de detectare a vortexului. Calculatorul de debit intern utilizează citirea presiunii în timp real alături de frecvența vortexului măsurată pentru a calcula densitatea fluidului din tabelele de proprietăți preîncărcate, apoi determină debitul masic sau debitul volumetric corectat în timp real.

Când singura compensare a presiunii este suficientă

Compensarea presiunii este adecvată - și suficientă - atunci când temperatura fluidului este fie constantă, fie poate fi presupusă constantă într-o toleranță acceptabilă. Cel mai comun scenariu este serviciu de abur saturat : deoarece aburul saturat există la o temperatură fixă pentru orice presiune dată, măsurarea presiunii definește pe deplin starea termodinamică a fluidului. Nu este necesară măsurarea separată a temperaturii pentru a determina densitatea.

Aplicațiile suplimentare adecvate includ:

• Sisteme de aer comprimat în care temperatura de alimentare este relativ stabilă, dar presiunea din conductă variază în funcție de ciclul compresorului
• Distribuție de azot sau gaz inert la temperatură apropiată de cea a mediului ambiant, cu presiune variabilă în colector
• Măsurarea gazelor naturale în cazul în care variația de temperatură este modestă (în intervalul de ± 10°C dintr-o valoare de referință)

Specificații tipice

Majoritatea debitmetrelor vortex cu compensare a presiunii de pe piață dispun de senzori de presiune integrați 0–4 MPa sau 0–10 MPa , cu precizie de măsurare a presiunii de obicei ±0,5% FS . Incertitudinea de măsurare a debitului combinată după compensare este în general în intervalul de ±1,0–1,5% de citire pentru abur și gaz, în comparație cu ±0,5–1,0% pentru elementul vortex care măsoară debitul volumetric în lichide.

Debitmetru vortex de compensare a temperaturii

A debitmetru vortex de compensare a temperaturii integrează un detector de temperatură cu rezistență (RTD) - cel mai frecvent a Senzor Pt100 sau Pt1000 clasa A — în contor sau în racordul său imediat în amonte/aval. Semnalul de temperatură alimentează același computer de debit intern, care utilizează datele despre proprietățile fluidului pentru a determina densitatea și pentru a calcula masa sau debitul corectat.

Când se utilizează numai compensarea temperaturii

Compensarea numai prin temperatură este mai puțin comună decât compensarea numai prin presiune sau combinată, dar are aplicații legitime:

• Curgerea lichidului la presiune constantă dar temperatură variabilă : Circuite de apă caldă, sisteme de ulei termic și bucle de apă de răcire în care presiunea conductei este reglată, dar temperatura variază în funcție de sarcina procesului
• Debitul de gaz la presiunea de alimentare stabilă cunoscută : Când un regulator de presiune menține presiunea din amonte strâns, dar temperatura ambientală sau a procesului variază sezonier sau diurn
• Transfer de custodie a gazelor la presiune reglată : Acolo unde presiunea este fixată prin contract sau regulament și numai temperatura necesită monitorizare activă

Plasarea RTD și timpul de răspuns

RTD-ul este de obicei instalat într-un godeu termic poziționat 3–5 diametre conducte în aval a corpului contorului de vortex pentru a evita perturbarea profilului de curgere la punctul de măsurare. Designul sondei termice contează: o sondă termică cu pereți grei crește întârzierea termică, ceea ce poate introduce erori tranzitorii în timpul schimbărilor rapide de temperatură. Pentru procesele cu variații rapide de temperatură, a Sonda termică cu vârf redus sau cu răspuns rapid cu un timp de răspuns mai mic de 5 secunde este recomandat.

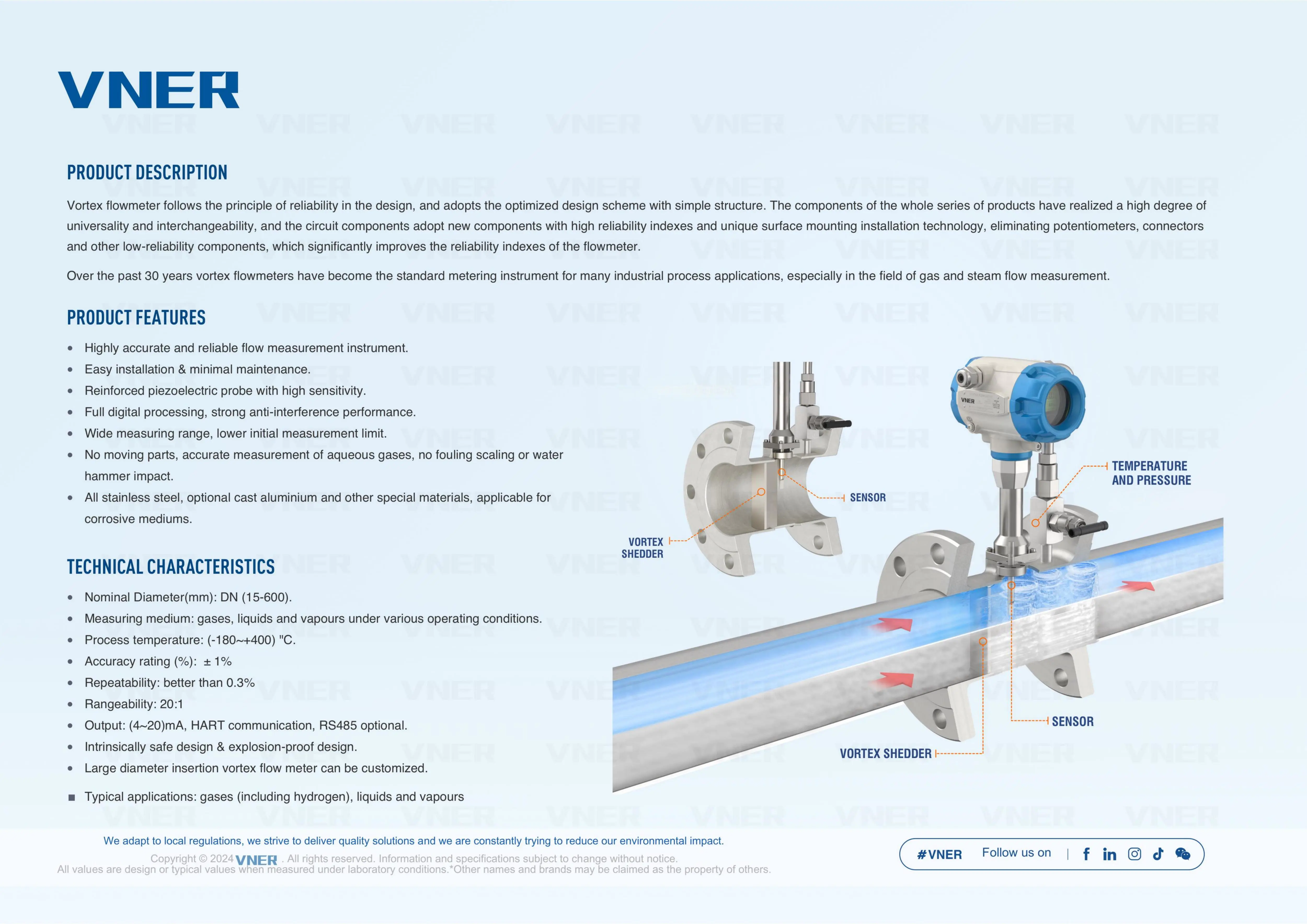

Debitmetru vortex cu compensare combinată de presiune și temperatură

Cea mai capabilă și larg specificată variantă integrează atât senzori de presiune, cât și de temperatură într-un singur ansamblu de contor. Cu acces la ambele variabile simultan, computerul de flux intern poate aplica ecuația de stare completă a fluidului - producând calculul debitului masic real fără ipoteze privind condițiile de funcționare .

Această configurație este obligatorie pentru:

• Abur supraîncălzit : Spre deosebire de aburul saturat, aburul supraîncălzit există la temperaturi peste curba de saturație pentru orice presiune dată. Atât presiunea, cât și temperatura sunt variabile independent și trebuie măsurate ambele pentru a determina densitatea din mesele de abur.
• Transferul custodiei gazelor naturale : Standardele AGA (American Gas Association) și ISO pentru măsurarea gazelor naturale necesită corecția condițiilor de bază folosind atât presiunea, cât și temperatura
• Gaze de proces variabile : fluxuri mixte de gaze, biogaz sau gaze reziduale de proces în care compoziția și condițiile de funcționare fluctuează
• Contorizarea energiei cu abur pentru facturare sau alocare : Unde ieșirea BTU sau kJ trebuie calculată cu precizie în condițiile de sarcină în schimbare

Producători precum Yokogawa (seria digitalYEWFLO), Endress Hauser (Prowirl F 200) și Emerson (Rosemount 8800D MultiVariable) oferă debitmetre de vortex multivariabile complet integrate care măsoară frecvența vortexului, presiunea și temperatura într-o singură conexiune de proces, producând fluxul de masă direct prin protocolul HART, FOUNDATION Fieldbus sau Modbus.

Comparație: debitmetre Vortex standard vs compensate

Cerințe de instalare care afectează precizia

Indiferent de configurația de compensare, debitmetrele vortex sunt sensibile la distorsiunile profilului de curgere cauzate de geometria conductelor din amonte. Îndeplinirea cerințelor de execuție directă nu este negociabilă pentru obținerea preciziei evaluate.

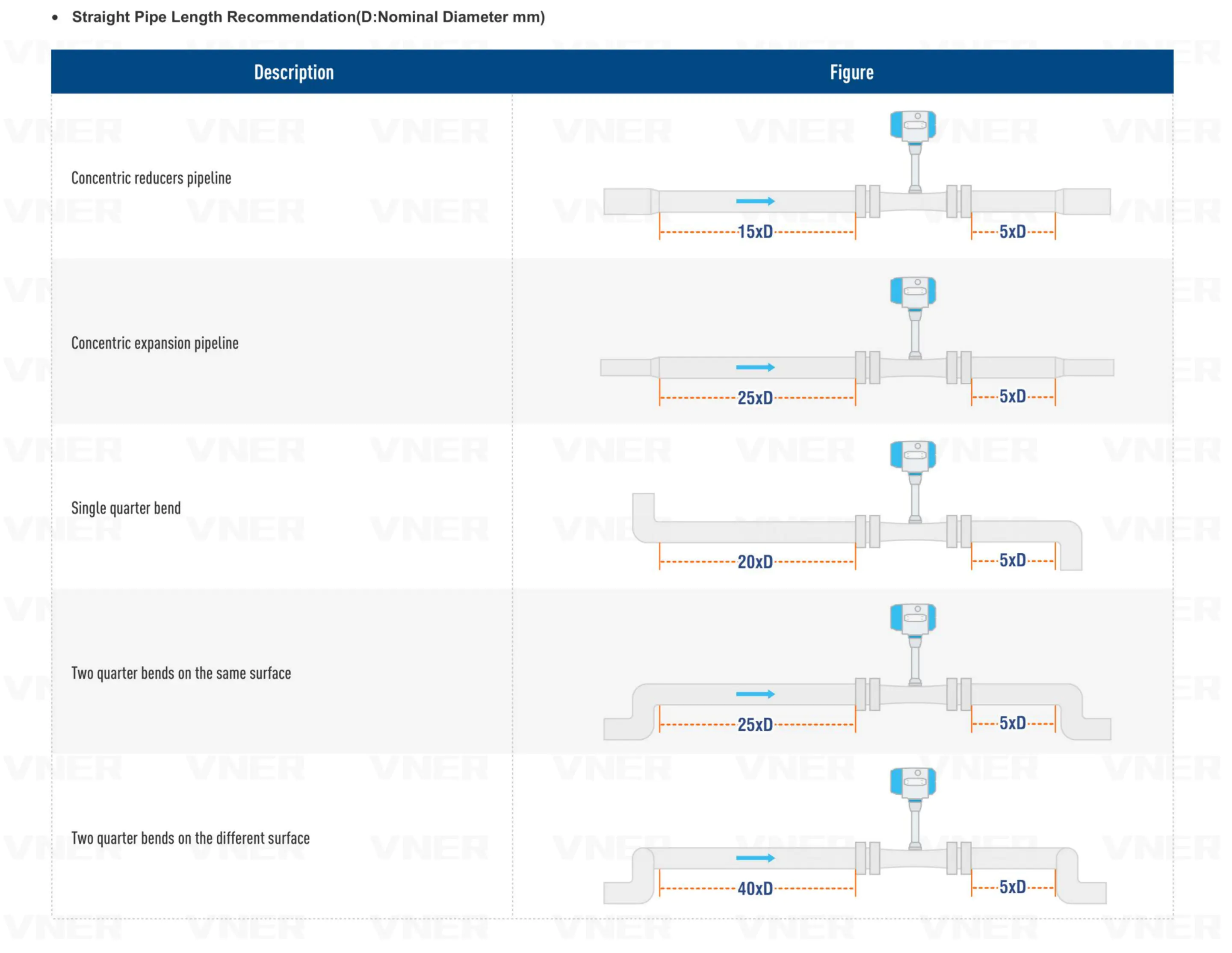

Cerințe pentru conducte drepte în amonte și aval

Următoarele cerințe de rulare dreaptă se aplică majorității debitmetrelor vortex în condiții standard de instalare. Cerințele reale variază în funcție de producător și de proiectarea contorului:

Sensibilitate la vibrații și pulsații

Debitmetrele vortex sunt în mod inerent susceptibile la vibrații mecanice, deoarece senzorii lor detectează forțele oscilante. Vibrația conductei la frecvențe apropiate de frecvența vărsării vortexului poate provoca impulsuri false, pierderea semnalului sau citiri neregulate . Cele mai multe procesoare de semnal digital moderne includ filtrare adaptivă pentru a discrimina semnalele vortex și zgomotul de vibrație, dar mediile cu vibrații severe - în apropierea compresoarelor, pompelor sau turbinelor cu abur - ar trebui evaluate cu atenție. Montarea contorului pe o piesă de bobină izolată de vibrații sau mutarea lui mai departe de sursa de vibrații sunt strategii practice de remediere.

Intervalul debitului și considerațiile privind debitul minim

Fiecare debitmetru vortex are o viteză minimă de curgere măsurabilă - de obicei 0,5–1,0 m/s pentru lichide and 3–5 m/s pentru gaze și abur — sub care vărsarea vortexului devine neregulată și semnalul nefiabil. Acest prag inferior este adesea numit viteză de tăiere sau debit minim detectabil. Sub acest punct, contorul produce zero, indiferent de debitul real, care trebuie luat în considerare în aplicațiile cu cerințe largi de turndown.

Raportul practic de turndown pentru majoritatea contoarelor vortex este 10:1 până la 20:1 , comparativ cu 100:1 sau mai mult pentru debitmetrele Coriolis sau magnetice. Pentru sistemele cu abur care funcționează în mod regulat la sarcină scăzută - de exemplu, în timpul pornirii centralei sau peste noapte - această limitare poate cauza goluri semnificative de măsurare, cu excepția cazului în care contorul este dimensionat conservator pentru debitul maxim așteptat, mai degrabă decât pentru medie.

O regulă utilă de dimensionare: selectați o dimensiune de metru în care viteza normală de funcționare a curgerii se încadrează între 3 și 15 m/s pentru gaz/abur iar între 1 şi 7 m/s pentru lichide. Acest lucru asigură că punctul de operare rămâne bine în intervalul liniar, lăsând în același timp spațiu liber pentru supratensiuni de debit.

Selectarea configurației corecte a debitmetrului Vortex

Utilizați următoarele criterii de decizie pentru a identifica varianta adecvată a debitmetrului vortex pentru aplicația dvs.:

1. Identificați-vă faza fluidă și variabilitatea : Lichid în condiții stabile → vortex standard. Abur sau gaz saturat cu presiune variabilă → compensare a presiunii. Abur supraîncălzit, gaz natural sau orice gaz cu variație atât de presiune, cât și de temperatură → compensare combinată P T.
2. Determinați dacă este necesar debitul masic sau debitul volumetric : Facturarea energiei, transferul de custodie și controlul arderii necesită de obicei un flux de masă. Umplerea rezervorului sau dozarea procesului poate avea nevoie doar de debit volumetric, caz în care un contor standard sau cu o singură compensare poate fi suficient.
3. Verificați numărul Reynolds la debitul minim : Contoarele vortex necesită un număr Reynolds minim de aproximativ Re = 20.000 pentru vărsare sigură. Pentru lichide vâscoase sau condiții de debit foarte scăzut, acest prag poate să nu fie atins și ar trebui luată în considerare o tehnologie alternativă.
4. Evaluați mediul de instalare : Vibrația ridicată, debitul pulsatoriu sau funcționarea dreaptă insuficientă pot necesita o tehnologie diferită a contorului sau modificări semnificative ale conductelor înainte ca măsurarea vortex să fie viabilă.
5. Evaluați cerințele de comunicare și integrare : Contoarele de vortex compensate scot mai multe variabile de proces. Confirmați că sistemul de control sau infrastructura de achiziție de date acceptă protocolul de ieșire al contorului — HART, Profibus sau FOUNDATION Fieldbus — înainte de a specifica o unitate multivariabilă.

Pentru majoritatea aplicațiilor de măsurare a energiei cu abur – care reprezintă cel mai mare caz de utilizare unică pentru debitmetrele vortex compensate – o unitate combinată de compensare a presiunii și a temperaturii este specificația corectă. Costul marginal față de un model numai sub presiune este modest, în timp ce îmbunătățirea preciziei pentru serviciul cu abur supraîncălzit este substanțială și adesea cerută de standardele de management al energiei de la locație, cum ar fi ISO 50001.
