Nouă greșeli ascunse de instalare care compromit acuratețea fluxului

V-ați confruntat vreodată cu citiri inexacte, întreținere dificilă sau defecțiuni complete în timpul instalării debitmetrului?

În cele mai multe cazuri, problema nu constă în instrumentul în sine, ci în detaliile de instalare care sunt adesea trecute cu vederea.
Conducte drepte insuficiente pentru debitmetre electromagnetice, filtre poziționate incorect pentru contoarele cu suprafață variabilă sau robinete de presiune instalate în jos pe debitmetrele cu pană - toate aceste mici greșeli pot duce la defecțiuni semnificative ale sistemului.
Acest articol rezumă nouă dintre cele mai frecvente probleme de instalare la fața locului găsite în aplicațiile debitmetre, ajutându-vă să evitați aceste capcane chiar de la sursă.

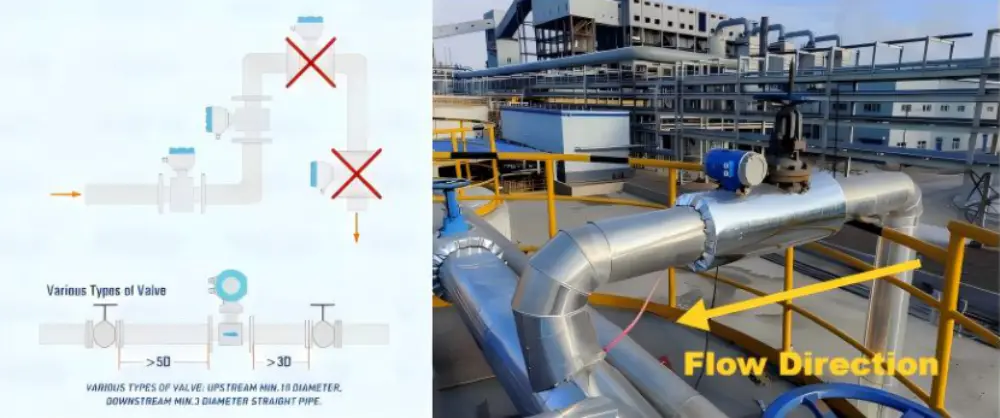

01. Poziție de instalare necorespunzătoare sau lungime insuficientă a conductei drepte (debitmetru electromagnetic)

• Pentru a asigura o măsurare precisă, debitmetrul trebuie să funcționeze întotdeauna în condiții de țeavă plină.

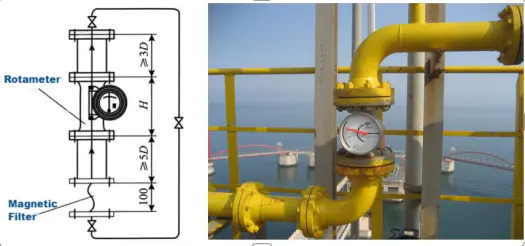

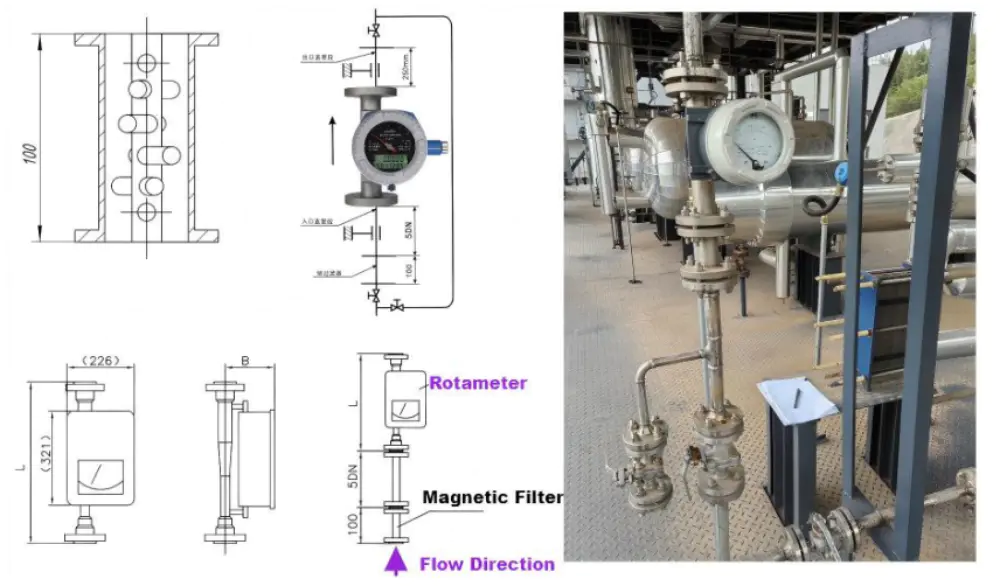

02. Instalarea incorectă a filtrului magnetic (debitmetru cu zonă variabilă)

• Cursa dreaptă de intrare trebuie măsurată în aval de filtrul magnetic, nu înaintea acestuia.

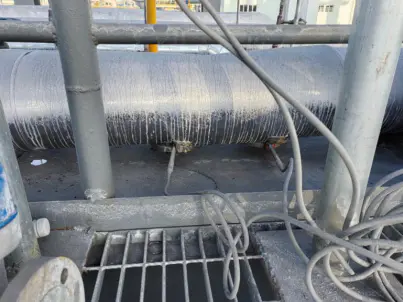

03. Instalarea incorectă a debitmetrului cu pană

• Instalarea flanșei de preluare a presiunii cu fața în jos sau prea aproape de o platformă nu lasă spațiu pentru întreținere și provoacă acumularea de sedimente în orificiul de presiune, ceea ce duce la erori de măsurare. Asigurați-vă întotdeauna orientarea corectă și spațiul de întreținere.

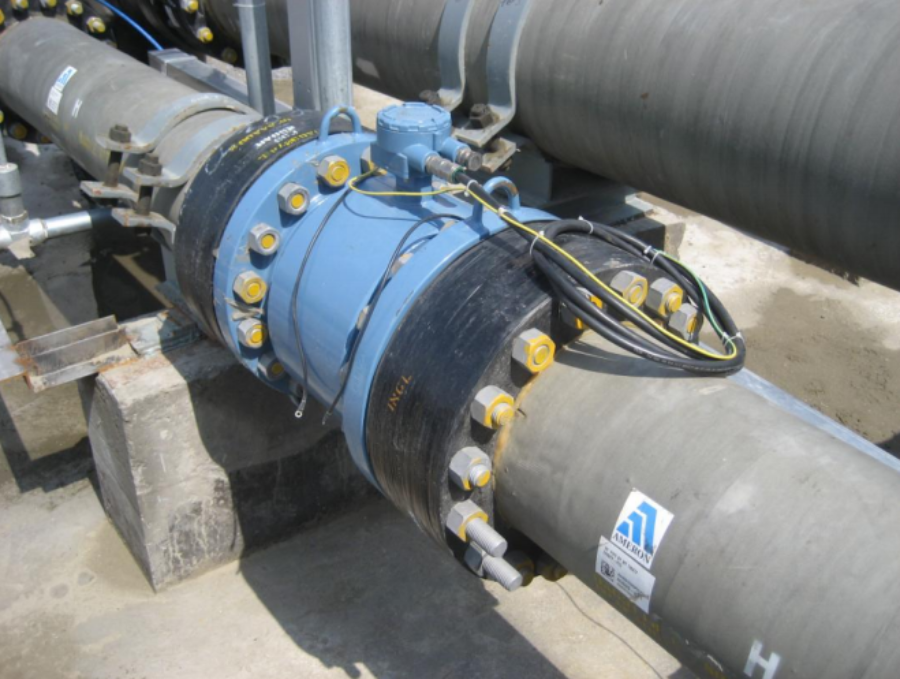

04.Inele de împământare necesare pentru conductele nemetalice (debitmetru electromagnetic)

• Debitmetre electromagnetice trebuie să fie împământat corespunzător.
• Pentru conductele metalice, pot fi utilizați electrozi de împământare interni.
• Pentru conductele metalice nemetalice sau căptușite, sunt necesare inele de împământare pentru a asigura o referință stabilă a semnalului.

05. Cerințe de rulare dreaptă în amonte și în aval (debitmetru cu zonă variabilă)

• Conductele de intrare și de evacuare trebuie să se potrivească cu dimensiunea alezajului contorului.
• Dacă spațiul de instalare permite, mențineți lungimi drepte de cel puțin 5D în amonte și 3D în aval.
• Notă: Unii producători pot pretinde că nu este necesar să se execute direct. dar sunt totuși recomandate lungimi suficiente pentru
  precizie optimă.

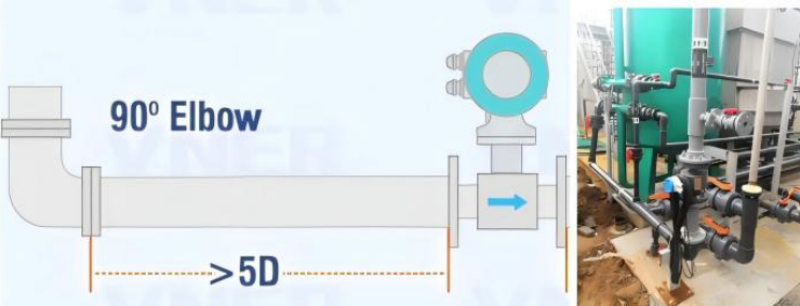

06. Cerințe de rulare dreaptă în amonte și în aval (debitmetru electromagnetic)

• Evitați instalarea debitmetrului în apropierea elementelor care perturbă fluxul, cum ar fi supape, coturi sau linii de derivație.
• Ori de câte ori este posibil, asigurați cel puțin 10D în amonte și 5D în aval drepte („regula 10D-5D”).
• Mențineți cel puțin 5D în amonte și 3D în aval pentru a obține citiri stabile și precise.

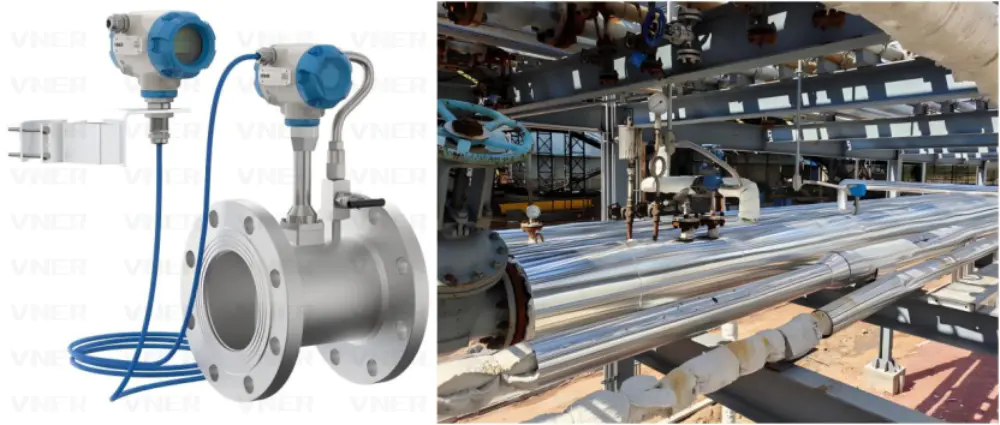

07.Debitmetru Vortex de la distanță recomandat pentru măsurarea aburului

• Pentru măsurarea aburului și instalațiile cu suport de conducte, se recomandă debitmetrul vortex de la distanță (de tip split). Această configurație permite citirea de la distanță și setarea parametrilor, ținând transmițătorul departe de zonele cu temperatură înaltă (>250 °C) și făcându-l potrivit pentru locații înalte sau inaccesibile.
• Cablul de la distanță trebuie să fie un cablu ecranat cu două fire, furnizat de producător, cu o lungime standard de 5 m (personalizat până la 20 m).

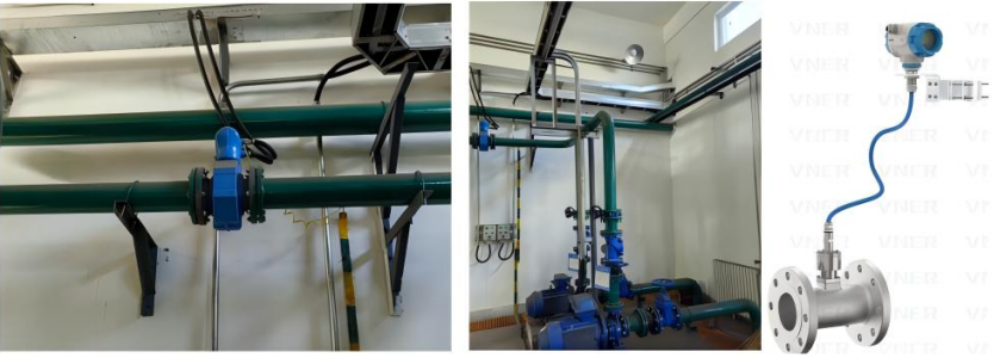

08. Utilizați instrumente de tip la distanță pentru instalații greu accesibile

• Pentru instalațiile situate la înălțime, în șanțuri sau de-a lungul suporturilor de țevi, unde observarea sau reglarea la fața locului este dificilă, instrumentele de tip de la distanță sunt recomandate pentru o operare mai sigură și mai convenabilă.

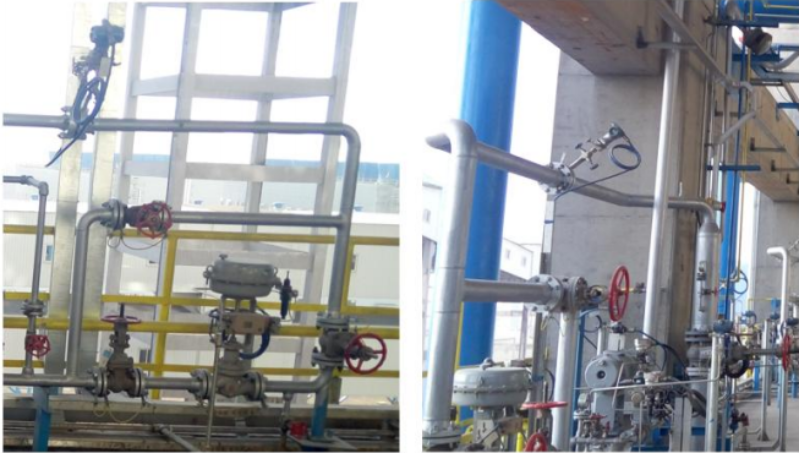

09. Poziția de montare a transmițătoarelor de presiune diferențială (debitmetru cu orificii)

• În funcție de configurația instalării, transmițătorul de presiune diferențială trebuie montat la nivelul solului sau pe o platformă accesibilă pentru o calibrare și întreținere mai ușoare.

• Aceste nouă exemple evidențiază cele mai frecvente erori de instalare găsite în aplicațiile de măsurare a debitului. Înțelegând și abordând aceste detalii în timpul configurării, puteți îmbunătăți fiabilitatea, puteți reduce timpul de nefuncționare și puteți asigura acuratețea măsurătorilor pe termen lung.
