Debitmetru cu turbină cu gaz: cum funcționează, specificații și ghid de selecție

A debitmetru cu turbină cu gaz măsoară debitul volumetric al unui gaz prin detectarea vitezei de rotație a unui rotor de turbină plasat în fluxul de curgere. Pe măsură ce gazul trece prin corpul contorului, acesta exercită forță asupra palelor înclinate ale rotorului, făcându-l să se rotească cu o viteză direct proporțională cu viteza gazului. Pentru gaze curate și uscate în conducte de mare viteză, unde precizia, raportul mare de turndown și instalarea compactă sunt priorități, debitmetrul cu turbină cu gaz este una dintre cele mai fiabile și bine dovedite tehnologii de măsurare disponibile. Este instrumentul de alegere pentru transferul de custodie a gazelor naturale, măsurarea gazului de proces industrial, măsurarea aerului comprimat și alocarea gazului combustibil în instalațiile de producere a energiei și petrochimice. Înțelegerea modului în care funcționează, ce specificații guvernează selecția, unde funcționează cel mai bine și care sunt limitările sale oferă inginerilor și echipelor de achiziții baza pentru a specifica corect acest instrument și pentru a-și extrage capacitatea de măsurare completă.

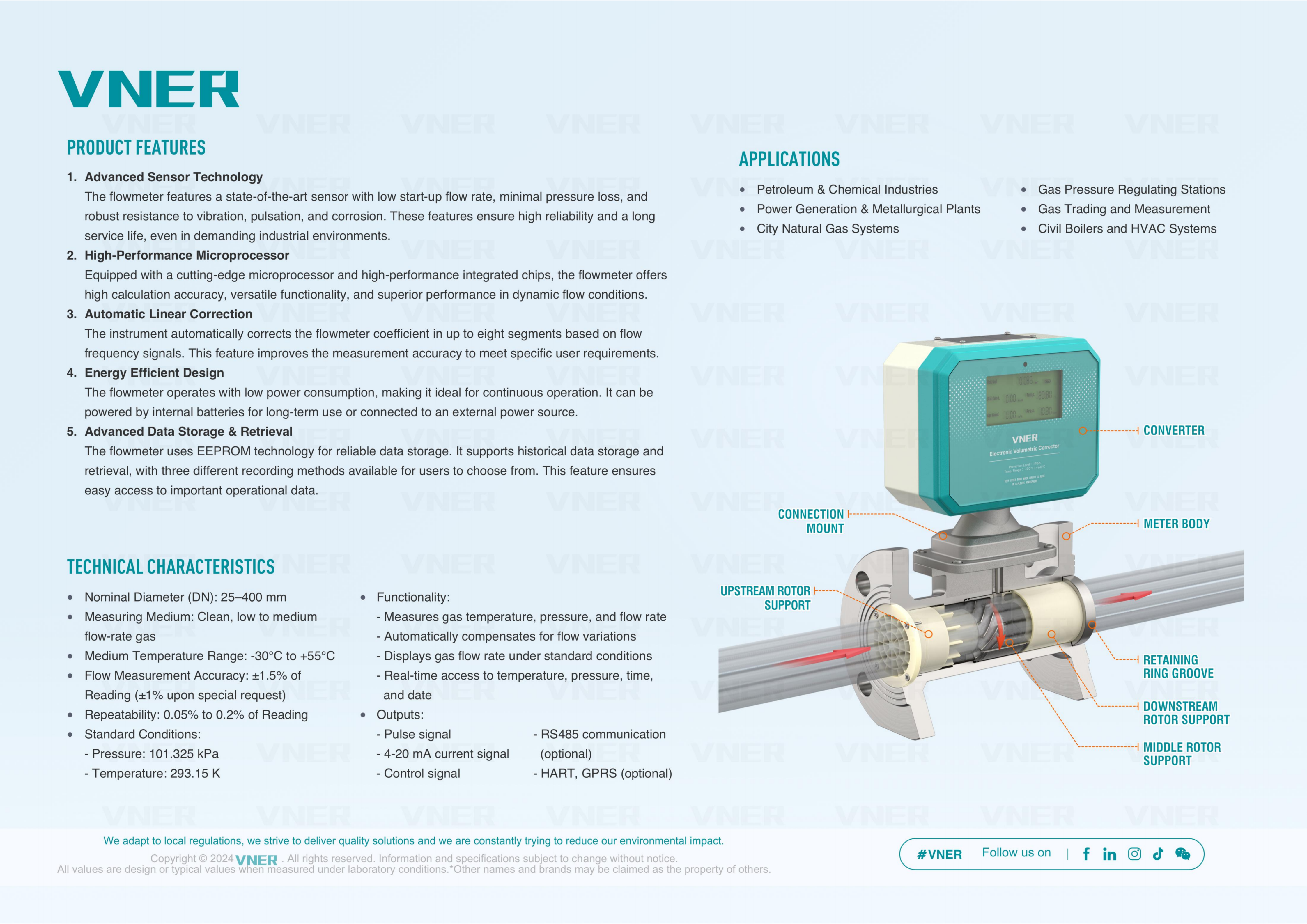

Principiul de funcționare al unui debitmetru cu turbină cu gaz

Principiul de funcționare al unui debitmetru cu turbină cu gaz se bazează pe transferul energiei cinetice de la un curent de gaz în mișcare la un rotor mecanic. Rotorul este montat pe un arbore din corpul contorului, cu axa aliniată cu direcția de curgere. Paletele rotorului sunt setate la un unghi de spirală fix, de obicei între 30 și 45 de grade față de axa de curgere, astfel încât gazul care lovește paletele generează un cuplu care face ca rotorul să se rotească. La un flux constant, rotorul atinge o viteză unghiulară la care cuplul de antrenare din gaz echilibrează cuplurile de întârziere de la frecarea rulmentului, rezistența magnetică de la senzorul de preluare și rezistența fluidului pe suprafețele palelor. La acest echilibru, viteza rotorului este foarte aproape proporțională cu viteza gazului pe o gamă largă de debite.

Factorul K și rolul său în măsurare

Relația dintre frecvența de rotație a rotorului și debitul volumetric este exprimată prin factorul contorului, numit în mod obișnuit factorul K. Factorul K este definit ca numărul de impulsuri generate per unitate de volum de gaz care trece prin contor, exprimat de obicei ca impulsuri pe metru cub sau impulsuri pe litru. Pentru un debitmetru cu turbină cu gaz bine fabricat, factorul K este stabil și liniar în intervalul de debit specificat al contorului, ceea ce face ca instrumentul să fie potrivit pentru aplicații de transfer de custodie de înaltă precizie. Factorul K este determinat în timpul calibrării pe o instalație de calibrare a debitului certificat și este menționat pe certificatul de calibrare al contorului. Un debitmetru obișnuit cu turbină cu gaz menține liniaritatea factorului K în intervalul de plus sau minus 0,5 până la 1,0% în intervalul său de debit declarat , cu unele contoare de înaltă precizie atingând plus sau minus 0,25% sau mai mult pe o porțiune a intervalului lor.

Metode de detectare a semnalului

Rotația rotorului turbinei trebuie transformată într-un semnal electric fără contact mecanic care ar introduce frecare și uzură. În debitmetrele comerciale cu turbine cu gaz sunt utilizate trei metode de detectare:

• Captură magnetică cu reluctanță variabilă : Un magnet permanent încorporat într-un ansamblu bobină montat în corpul contorului generează un impuls de tensiune de fiecare dată când un vârf de lame a rotorului trece pe sub acesta, deoarece vârful lamei modifică reluctanța magnetică a circuitului. Această metodă nu necesită alimentare externă, generează un semnal autoalimentat și este foarte fiabilă. Este metoda standard de detectare pentru majoritatea debitmetrelor cu turbine de gaz din aplicații industriale și de utilități.
• Senzor cu efect Hall : Un dispozitiv semiconductor activat magnetic detectează trecerea vârfurilor lamei folosind efectul Hall. Pickup-urile cu efect Hall necesită o sursă de alimentare mică, dar oferă margini de semnal mai curate la viteze scăzute ale rotorului, extinzând capacitatea de măsurare a debitului scăzut a contorului dincolo de ceea ce pot obține pickup-urile cu reluctanță variabilă. Folosit în aplicații în care precizia la debit scăzut este critică.
• Captarea capacității RF (frecvență radio). : Un oscilator de înaltă frecvență detectează modificarea capacității pe măsură ce fiecare paletă a rotorului trece de fața senzorului. Această metodă fără contact oferă o numărare foarte precisă a lamelor atât la viteze mici, cât și la viteze mari și este utilizată în unele contoare de precizie și transfer de custodie unde este necesară cea mai largă gamă liniară posibilă.

Specificații cheie și ce înseamnă acestea în practică

Specificarea corectă a unui debitmetru cu turbină cu gaz necesită înțelegerea semnificației reale a fiecărei specificații de performanță și modul în care aceasta se traduce în calitatea măsurării în aplicația specifică. Producătorii folosesc o terminologie consecventă, dar implicațiile practice sunt uneori ascunse de limbajul de marketing.

Domeniul debitului și raportul de turndown

Domeniul debitului unui debitmetru cu turbină cu gaz este definit ca intervalul dintre debitul minim la care se aplică precizia declarată (Qmin) și debitul continuu maxim (Qmax). Raportul dintre aceste două valori este raportul de turndown. Majoritatea debitmetrelor comerciale cu turbine cu gaz realizează rapoarte de turndown de 10:1 până la 20:1 , cu unele modele de precizie realizarea 30:1 sau mai mare folosind un design avansat al rulmentului rotorului și sisteme de preluare cu efect Hall sau RF. Un raport de turndown de 20:1 înseamnă că un contor dimensionat pentru a măsura un debit maxim de 200 m³/h va măsura, de asemenea, cu precizie debitele până la 10 m³/h în cadrul specificațiilor sale de precizie declarate. Această gamă largă este unul dintre avantajele competitive principale ale debitmetrului cu turbină față de dispozitivele de presiune diferențială, care oferă de obicei doar 3:1 până la 5:1, înainte de a pierde precizia acceptabilă la debite mici.

Acuratețe și repetabilitate

Precizia pentru debitmetrele cu turbină cu gaz este de obicei exprimată ca procent din citire (procent din rata) mai degrabă decât ca procent din scara completă. Această distincție contează semnificativ: un contor cu plus sau minus 1,0% din precizia citirii menține această eroare pe întregul interval de debit, în timp ce un contor cu plus sau minus 1,0% din precizia completă are o eroare relativă mult mai mare la debite mici. Pentru cererile de transfer al custodiei, OIML R137 și AGA-7 (Raportul Asociației Americane de Gaze nr. 7) specifică că contoarele cu turbină cu transfer de custodie trebuie să atingă o precizie în plus sau minus 1,0% din citire. pe întregul interval de debit, contoarele cu cele mai bune performanțe atingând plus sau minus 0,5% sau mai bine. Repetabilitate, care descrie capacitatea contorului de a produce aceeași citire pentru aceeași condiție de debit la măsurători repetate, este de obicei mai bună decât acuratețea, adesea la plus sau minus 0,1 până la 0,2% pentru contoarele cu turbină de calitate. Repetabilitate ridicată este esențială pentru dovedirea (verificarea pe teren a performanței contorului folosind un contor principal) și pentru aplicațiile în care consistența debitului, mai degrabă decât acuratețea absolută, este cerința principală.

Evaluări de presiune și temperatură

Corpul contorului și elementele interne trebuie să reziste la presiunea și temperatura maximă de funcționare a aplicației fără defecțiuni structurale sau modificări dimensionale care ar modifica factorul K. Debitmetrele cu turbină cu gaz pentru serviciul cu gaze naturale sunt de obicei disponibile cu valori de presiune de PN16, PN25, PN40 și clasa 150/300/600 conform ASME B16.5, acoperind presiunile din conductă de la atmosferică la peste 100 bar în unele configurații. Evaluările de temperatură pentru modelele industriale standard variază de la aproximativ minus 20 până la plus 60 de grade Celsius pentru electronice si de la minus 40 la plus 120 de grade Celsius pentru corpul mecanic in variantele de service la temperaturi ridicate. Contoarele de serviciu criogenice pentru măsurarea vaporilor de gaz natural lichefiat (GNL) se extind la minus 196 de grade Celsius folosind corpuri din oțel inoxidabil și materiale special selectate pentru rulmenți și rotor.

Gama de dimensiuni ale conductei

Debitmetrele cu turbine cu gaz sunt fabricate în linii standard de la aproximativ 15 mm (0,5 inchi) până la 600 mm (24 inchi) alezaj nominal, cu modele de corp de plachetă pentru dimensiuni mai mici și corpuri cu pasaj complet cu flanșă pentru diametre nominale mai mari. Selectarea dimensiunii contorului nu este neapărat aceeași cu alezajul nominal al conductei: contoarele cu turbină trebuie dimensionate astfel încât debitul normal de funcționare să se încadreze în jumătatea superioară a intervalului de debit declarat al contorului, unde liniaritatea este cea mai bună, mai degrabă decât la sau aproape de debitul maxim, care riscă să depășească funcționarea continuă nominală și să accelereze uzura rulmentului.

Aplicații în care debitmetrele cu turbină cu gaz Excel

Debitmetrele cu turbine cu gaz au fost în producție comercială încă din anii 1950 și au acumulat un record îndelungat în diverse industrii. Combinația lor de precizie, variabilitate și amprenta de instalare relativ compactă le face alegerea preferată în următoarele categorii de aplicații.

Transferul custodiei gazelor naturale și măsurarea fiscală

Cea mai semnificativă aplicație a debitmetrelor cu turbine cu gaz la nivel global este transferul de custodie al gazelor naturale între producători, companii de transport, companii de distribuție și mari consumatori industriali. La stațiile de măsurare a transferului de custodie, ieșirea contorului este utilizată direct pentru a calcula valoarea monetară a gazului transferat, făcând obligatorii acuratețea și trasabilitatea la standardele naționale de măsurare. AGA-7 este standardul industrial care reglementează proiectarea, performanța și instalarea debitmetrelor cu turbine pentru transferul de custodie a gazelor naturale în America de Nord. ISO 9951 acoperă aceeași aplicație la nivel internațional. Aceste standarde specifică trasabilitatea calibrării, bugetele de incertitudine, cerințele de instalare și procedurile de verificare care formează baza contractuală pentru facturarea corectă între partenerii comerciali de gaze.

O instalație tipică de transfer de custodie utilizează două sau trei contoare cu turbină în paralel cu comutarea automată a fluxului și un probator de contor dedicat pentru verificarea calibrării în funcțiune. Proverul permite verificarea factorului K față de un standard de volum certificat fără a scoate contorul din funcțiune, asigurându-se că orice variație a performanței contorului este detectată și corectată înainte ca aceasta să ducă la o eroare semnificativă de măsurare care ar necesita o soluționare financiară între părți.

Măsurarea gazelor de proces industrial

În producția chimică, petrochimică și farmaceutică, debitmetrele cu turbină cu gaz măsoară azotul, oxigenul, hidrogenul, argonul, dioxidul de carbon și gazele de proces amestecate în sistemele de conducte care deservesc reactoare, schimbătoare de căldură, sisteme de purjare și sisteme de acoperire. Capacitatea lor de a gestiona gaze curate de înaltă presiune și dimensiunile lor compacte ale corpului le fac practice acolo unde spațiul este limitat de structurile existente ale conductelor. În sistemele de management al arzătorului pentru cuptoare și cazane industriale, contoarele cu turbină furnizează semnalul de debit utilizat pentru a calcula raporturile aer-combustibil care sunt optimizate pentru eficiența combustiei și conformitatea cu emisiile.

Sisteme de aer comprimat și gaz pentru instrumente

Aerul comprimat este una dintre cele mai consumatoare de energie din producție, iar debitmetrele cu turbine cu gaz instalate în colectoarele de distribuție a aerului comprimat permit managerilor de energie să cuantifice consumul în funcție de zona de producție, să identifice scurgerile și să analizeze îmbunătățirile eficienței energetice. Contorul măsoară volumul real la presiunea și temperatura în linie și, atunci când este combinat cu un transmițător de presiune și temperatură și un calculator de debit, oferă debitul volumetric corectat în metri cubi standard pe oră sau picioare cubi standard pe minut, care reprezintă cantitatea reală de aer consumată, indiferent de variațiile presiunii sistemului în perioadele de vârf.

Contorizarea gazului combustibil pentru generarea de energie

Centralele electrice pe gaz folosesc debitmetre cu turbină pentru a măsura alimentarea cu gaz combustibil la fiecare turbină cu gaz și cazan. Măsurarea exactă a combustibilului este necesară pentru calcularea ratei de căldură, monitorizarea eficienței și raportarea emisiilor în condițiile autorizației de mediu. Măsurarea debitului de la contorul cu turbină, combinată cu analiza gazelor dintr-un cromatograf, permite calcularea conținutului energetic al gazului consumat pe oră, care determină direct eficiența termică a instalației și costul combustibilului pe megawat-oră de generare. O eroare de un procent în măsurarea gazului combustibil la o centrală cu ciclu combinat de 400 MW care consumă aproximativ 70.000 m³/h de gaz natural reprezintă o eroare de facturare echivalentă cu sute de mii de dolari anual la prețuri tipice la gaze, ceea ce explică investiția în contoare cu turbină de înaltă calitate cu grad de custodie și transfer la instalațiile de generare a energiei electrice.

Limitări și aplicații în care contoarele cu turbină nu sunt cea mai bună alegere

Dependența debitmetrului cu turbină cu gaz de rotația mecanică înseamnă că are limitări inerente în anumite condiții de funcționare care trebuie evaluate cu onestitate atunci când îl comparăm cu tehnologiile alternative pentru o anumită aplicație.

Gaze murdare, umede sau corozive

Debitmetre cu turbine cu gaz necesită gaz curat și uscat pentru a funcționa în mod fiabil. Contaminarea cu particule de calcinare a conductelor, resturi de construcție sau transferul procesului dăunează palelor rotorului și suprafețelor lagărelor, provocând o deplasare progresivă a factorului K și o eventuală defecțiune mecanică. Lichidele antrenate provoacă daune similare și pot crea schimbări bruște ale factorului K pe măsură ce melci de lichid trec prin contor. Componentele gazelor corozive, inclusiv hidrogenul sulfurat, clorul și compușii acizi, atacă materialele rulmenților și pot provoca blocarea rotorului dacă materialele umede nu sunt selectate în mod special pentru rezistența la coroziune. Înainte de a specifica un contor cu turbină în orice serviciu de gaz, compoziția gazului, inclusiv potențialii contaminanți, trebuie să fie confirmată ca compatibilă cu materialul rotorului, materialul arborelui și tipul de rulment al contorului. Gazul care nu poate fi garantat curat și uscat la intrarea contorului trebuie măsurat printr-o tehnologie fără părți mobile, cum ar fi un contor cu ultrasunete sau un contor vortex.

Flux pulsatoriu

Compresoarele alternative și pompele volumetrice generează pulsații de presiune în conductele din aval care determină accelerarea și decelerația periodică a fluxului de gaz. Un rotor de turbină, datorită inerției și geometriei unghiului paletei, răspunde la debitul pulsatoriu prin supraînregistrare: accelerează când viteza gazului crește și decelerează mai lent când viteza scade, producând o eroare sistematică de măsurare pozitivă. În condiții puternic pulsate, această eroare poate ajunge 5 până la 10% sau mai mult , ceea ce este complet inacceptabil în scopul transferului custodiei sau al controlului procesului. Amortizoarele de pulsații instalate în amonte de contor sau selectarea unui contor cu ultrasunete care nu are un rotor în mișcare susceptibil la efecte inerțiale sunt opțiunile de remediere pentru mediile cu debit pulsatoriu.

Debite foarte mici și numere Reynolds scăzute

Sub specificația Qmin a contorului de turbină, forțele de frecare și de rezistență la rulment devin semnificative în raport cu forța de antrenare din fluxul de gaz, determinând decelerarea rotorului sub viteza proporțională cu viteza curgerii. Factorul K se abate de la valoarea sa calibrată și eroarea de măsurare crește rapid. Aplicațiile în care debitul scade în mod regulat sub 10% din Qmax pentru perioade îndelungate sunt slab deservite de contoarele cu turbină. Debitmetrele de masă termică sau contoarele Coriolis sunt mai potrivite pentru măsurarea gazelor cu debit scăzut, acolo unde pragul minim de debit al contorului cu turbină nu este atins în mod constant.

Cerințe de instalare pentru o măsurare precisă

Debitmetrele cu turbină cu gaz sunt sensibile la profilul de viteză al gazului la intrarea lor. Un profil de viteză complet dezvoltat, simetric, fără turbii, care intră în contor, asigură că rotorul răspunde uniform pe toate segmentele de lame și că factorul K se potrivește cu valoarea calibrată. Profilele perturbate cauzate de fitingurile de conducte din amonte creează un flux asimetric sau turbionat care modifică factorul K efectiv și introduce o eroare sistematică de măsurare pe care nicio ajustare electronică nu o poate corecta complet.

Cerințe de rulare a conductei drepte

Cursurile minime de conducte drepte necesare în amonte și în aval de un debitmetru cu turbină cu gaz depind de tipul și gravitatea perturbării din amonte. AGA-7 oferă îndrumări specifice pentru configurațiile comune de conducte:

Acolo unde lungimea necesară a țevii drepte nu poate fi atinsă din cauza constrângerilor de spațiu pentru țevi, un dispozitiv de condiționare a debitului instalat în amonte de contor poate reduce semnificativ lungimea dreaptă necesară prin ruperea vârtejului și redistribuirea distorsiunilor profilului de viteză. Aparatele de condiționare a debitului conforme cu ISO 17089 sau recomandările anexei AGA-7 reduc cerințele din amonte la aproximativ 10D după balsam în majoritatea configurațiilor de conducte, cu prețul unei mici căderi permanente de presiune pe elementul de condiționare.

Orientare și poziție de montare

Debitmetrele cu turbină de gaz pot fi instalate în orice orientare a conductei, inclusiv debitul orizontal, vertical în sus și vertical în jos, cu condiția ca contorul să fie proiectat pentru această orientare. Instalarea orizontală este cea mai comună și, în general, preferată, deoarece evită potențialul de acumulare de lichid la intrarea contorului care poate apărea cu debit vertical în jos în conductele de gaz care poartă urme de condens. Dacă este necesară instalarea verticală, debitul ascendent este de preferat în detrimentul fluxului descendent pentru a se asigura că orice lichid prezent se scurge departe de rotor, mai degrabă decât să se acumuleze la vârfurile palelor. Contorul trebuie instalat într-un loc accesibil pentru întreținere și inspecție, fără a fi nevoie de schele sau izolarea temporară a conductelor care ar întrerupe serviciul.

Corectarea volumului și compensarea temperaturii și presiunii

Un debitmetru cu turbină cu gaz măsoară volumul real de gaz care trece prin contor în condiții de presiune și temperatură de linie. În majoritatea aplicațiilor comerciale și industriale, cantitatea de interes nu este volumul real în condițiile liniei, ci volumul standard sau masa corectată la o condiție de referință, de obicei 0 grade Celsius și 101,325 kPa (metri cubi standard) sau 15 grade Celsius și 101,325 kPa, în funcție de contractul sau standardul de reglementare aplicabil.

Rolul calculatorului de flux

Un calculator de debit primește semnalul de impuls de la contorul cu turbină împreună cu semnalele de presiune și temperatură de la transmițătoarele instalate la sau în apropierea contorului și aplică ecuația de stare a gazului real pentru a calcula volumul corectat sau debitul masic în timp real. Factorul de compresibilitate Z al gazului, care ține cont de abaterea comportamentului real al gazului de la comportamentul gazului ideal la presiuni ridicate, trebuie calculat dintr-o ecuație de compoziție a gazului, cum ar fi AGA-8 (pentru gaze naturale) pentru a obține acuratețea necesară pentru măsurarea fiscală. La o presiune în linie de 70 bar, factorul de compresibilitate al gazului natural poate fi de aproximativ 0,85, ceea ce înseamnă că volumul real în condițiile liniei este doar 85% din volumul pe care l-ar prezice calculele pentru gazul ideal. , iar neglijarea compresibilității ar introduce o eroare sistematică de 15% în fiecare calcul de măsurare la acea presiune. Implementarea precisă a computerului de debit a AGA-8 sau a ecuației de stare echivalente este, prin urmare, la fel de importantă pentru precizia generală a sistemului, precum calitatea calibrării contorului cu turbină în sine.

Integrarea Măsurării Energiei

Pentru aplicațiile de gaze naturale în care tranzacția comercială se bazează mai degrabă pe conținutul de energie decât pe volum, calculatorul de flux își extinde calculul la fluxul de energie prin înmulțirea debitului volumetric standard cu puterea calorică a gazului. Puterea calorică este derivată din analiza gaz-cromatografă a compoziției fie la stația de măsurare propriu-zisă, fie dintr-o valoare reprezentativă convenită între părți. Lanțul de măsurare a energiei de la pulsul contorului de turbină prin corecția volumului până la calculul energiei este funcția de bază a unui sistem de contorizare fiscală și este auditat în funcție de standardele naționale de măsurare în timpul punerii în funcțiune și la intervalele de verificare ulterioare.

Întreținere și durată de viață a rulmenților

Cerința principală de întreținere a unui debitmetru cu turbină cu gaz este sistemul de rulment al rotorului. Rotorul se rotește continuu la viteză mare în timpul funcționării, iar rulmenții care susțin arborele rotorului sunt supuși unei uzuri care necesită în cele din urmă înlocuiți. Rata de uzură a rulmentului determină intervalul de întreținere al contorului și stabilitatea factorului K în timp, făcând din calitatea rulmentului unul dintre cei mai importanți parametri de proiectare într-un debitmetru cu turbină cu gaz de înaltă fiabilitate.

Tipuri de rulmenți și longevitatea lor

În debitmetrele comerciale cu turbine cu gaz sunt utilizate trei tipuri de rulmenți, fiecare cu caracteristici diferite de performanță și longevitate:

• Rulmenți cu manșon (jurnal). : Rulmenți hidrodinamici în care o peliculă subțire de gaz sau lubrifiant susține arborele rotorului. În serviciul de gaz curat uscat, gazul de proces însuși asigură lubrifierea, eliminând necesitatea alimentării externe cu lubrifiant și prevenind contaminarea fluxului de gaz. Rulmenții cu manșon în serviciul de gaze naturale curate pot duce la viață cinci până la zece ani sau mai mult înainte de a necesita înlocuire.
• Rulmenti cu bile : Rulmenții cu elemente de rulare asigură frecare scăzută la pornire și debite scăzute, extinzând domeniul util al contorului către viteze de curgere mai mici decât le pot suporta rulmenții cu manșon. Cu toate acestea, rulmenții cu bile necesită lubrifiere care trebuie furnizată fie dintr-un rezervor de lubrifiant separat din corpul contorului, fie dintr-o ceață de lubrifiant din gazul de proces și sunt mai susceptibili la deteriorarea prin contaminare decât rulmenții cu manșon în aplicațiile cu gaz murdar.
• Rulmenti ceramici : Rulmenții ceramici din zirconiu sau carbură de siliciu oferă o rezistență excelentă la uzură, inerție chimică și capacitatea de a funcționa fără lubrifiere în medii corozive sau cu gaz uscat, unde rulmenții metalici convenționali ar suferi uzură rapidă sau atac de coroziune. Rulmenții ceramici sunt din ce în ce mai specificați pentru gaz acru (conținând hidrogen sulfurat) și aplicații cu gaze corozive.

Monitorizarea stării și întreținerea predictivă

Modelele moderne de debitmetru cu turbină cu gaz încorporează o configurație cu rotor dublu sau cu captură dublă care oferă un mijloc de a detecta degradarea rulmenților sau deteriorarea rotorului în funcțiune, fără a scoate contorul pentru inspecție. Într-un contor cu rotor dublu, două rotoare sunt plasate în serie în corpul contorului. În condiții normale, ambele rotoare se rotesc la viteze determinate de debitul de gaz, iar raportul dintre vitezele lor este fixat de unghiurile palelor lor. Atunci când uzura rulmentului sau deteriorarea rotorului începe să afecteze un rotor diferit de celălalt, raportul dintre vitezele de rotație a acestora se modifică, oferind un semnal de diagnosticare care indică dezvoltarea unor probleme mecanice înainte ca precizia măsurării să fie semnificativ afectată. Această capacitate de întreținere predictivă permite operatorilor să planifice înlocuirea rulmenților în timpul întreruperilor programate de întreținere, mai degrabă decât să răspundă reactiv la evenimentele de defecțiune a contorului , care în serviciul de transfer al custodiei poate declanșa proceduri costisitoare de schimbare a contorului și potențiale dispute de facturare.

Calibrare, dovedire și trasabilitate

Precizia unui debitmetru cu turbină cu gaz utilizat în transferul în custodie sau în măsurarea fiscală este la fel de bună decât calibrarea care a stabilit curba factorului K și programul de dovedire care verifică factorul K rămâne stabil pe toată perioada de serviciu. Calibrarea și probarea sunt activități distincte, dar complementare, care oferă împreună trasabilitatea metrologică necesară pentru tranzacțiile comerciale executorii din punct de vedere legal.

Calibrare din fabrică

Calibrarea din fabrică este efectuată pe o instalație de calibrare a debitului folosind un mediu de referință, de obicei aer sau gaz natural, cu un contor principal trasabil sau standard de volum ca referință. Calibrarea stabilește factorul K la debite multiple în intervalul contorului, producând un tabel de calibrare sau o curbă de corecție polinomială care este stocată în transmițătorul electronic al contorului sau în calculatorul de debit asociat. Certificatele de calibrare trebuie să precizeze standardul de referință utilizat, trasabilitatea acestuia la standardele de măsurare naționale sau internaționale, incertitudinea standardului de referință și incertitudinea extinsă a factorului K calibrat al contorului la fiecare debit testat. Pentru contoarele destinate transferului de custodie, calibrarea trebuie efectuată pe gaz în condiții reprezentative pentru presiunea de serviciu pentru a evita efectele de densitate asupra factorului K care nu sunt captate de calibrarea aerului la presiunea atmosferică.

Dovada în serviciu

Verificarea contorului verifică factorul K al unui contor instalat în funcțiune față de un dispozitiv de testare calibrat sau un contor principal de calibrare cunoscută, fără a scoate contorul din conductă. Testatoarele de țevi, probele de volum mic și probele de contor principal sunt cele trei metode principale de testare utilizate pentru debitmetrele cu turbine cu gaz în serviciul de transfer de custodie. Frecvența de probă cerută de reglementările aplicabile și acordurile comerciale variază, dar de obicei variază de la lunar până la anual în funcție de mărimea tranzacției măsurate și de istoricul de stabilitate a contorului. Rezultatele dovedirii sunt comparate cu factorul K stabilit, iar dacă abaterea depășește toleranța convenită (de obicei, plus sau minus 0,25 până la 0,5% în funcție de contract), factorul contorului este ajustat, iar discrepanța poate declanșa o corecție de facturare pentru perioada de măsurare de la ultima dovadă valabilă.

Lista de verificare pentru selecția debitmetrului turbinei cu gaz

Selectarea unui debitmetru cu turbină cu gaz pentru o aplicație specifică necesită evaluarea sistematică a condițiilor procesului, cerințelor de performanță și constrângerilor de instalare. Următoarea listă de verificare acoperă parametrii critici care trebuie definiți înainte ca o specificație să poată fi completată:

1. Definiți compoziția gazului și confirmați curățenia : Identificați toate componentele, inclusiv urme de contaminanți, potențialul de condens și speciile corozive. Confirmați că gazul poate fi garantat curat și uscat la intrarea contorului în toate condițiile de funcționare.
2. Stabiliți intervalul de debit, inclusiv ratele minime, normale și maxime : Confirmați că intervalul necesar de debit se află în limita posibilă a unui singur contor sau planificați mai multe contoare în paralel cu comutarea automată a fluxului, dacă intervalul necesar depășește ceea ce poate acoperi un singur contor.
3. Specificați cerințele de precizie și rază de acțiune : Stabiliți dacă aplicația necesită o precizie de grad fiscal plus sau minus 0,5% sau dacă o specificație de grad de proces plus sau minus 1,0% sau plus sau minus 2,0% este acceptabilă, deoarece aceasta afectează direct costul contorului.
4. Confirmați presiunea și temperatura maximă de funcționare : Verificați dacă valorile de presiune și temperatură ale contorului depășesc condițiile maxime de perturbare, nu doar condițiile normale de funcționare.
5. Evaluați liniile de conducte drepte disponibile : Supravegheați locul de instalare pentru a confirma că pot fi realizate liniile drepte necesare în amonte și în aval sau planificați instalarea dispozitivului de condiționare a debitului dacă nu este posibil.
6. Determinați semnalul de ieșire și cerințele de integrare : Confirmați dacă ieșirea de impuls se va conecta direct la un computer de flux, un card de intrare DCS sau un sistem SCADA și specificați formatul de ieșire necesar (frecvență, HART, Modbus sau număr de impulsuri).
7. Specificați metoda și intervalul de demonstrare : Pentru contoarele de transfer de custodie, metoda de probare trebuie convenită cu părțile comerciale înainte ca contorul și probatorul să fie specificate, deoarece unele metode de probare impun cerințe specifice asupra designului corpului contorului.

Debitmetrul cu turbină cu gaz rămâne una dintre cele mai precise, fiabile și mai rentabile tehnologii pentru măsurarea gazului curat de mare viteză pe întreaga gamă, de la instalații industriale mici până la stații de contorizare de transport de gaze naturale cu diametru mare. Simplitatea sa mecanică, sursele de eroare bine înțelese, gama largă și infrastructura matură de calibrare și testare și-au susținut rolul de tehnologie dominantă în măsurarea fiscală a gazelor naturale de peste șase decenii și nimic de pe piața actuală nu oferă o combinație suficient de convingătoare de avantaje concurente pentru a-l îndepărta de această poziție în viitorul apropiat pentru aplicațiile în care excelează cu adevărat.
