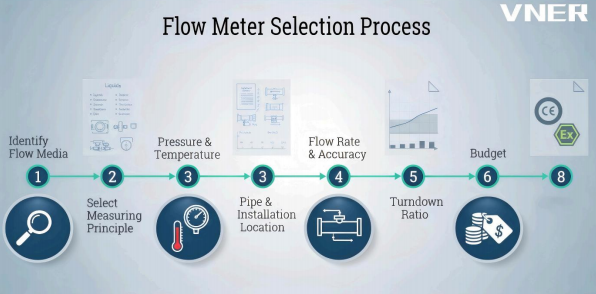

Procesul de selecție a debitmetrului: de la aplicare la potrivire perfectă

Selectarea debitmetrului potrivit nu se referă doar la alegerea unui instrument de măsurare, ci se referă la asigurarea fiabilității procesului, a preciziei de măsurare și a eficienței operaționale pe termen lung.

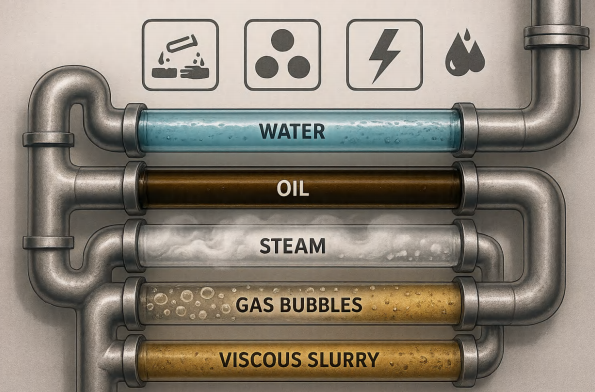

1.Identificați mediul de flux

Înțelegerea mediului de proces este baza sauicărei selecții.

Determinați dacă mediul de curgere este:

• Lichid , Gaz , sau Abur
• Coroziv , Conductiv , sau Neconductiv
• Multifazic (solid lichid/gaz) sau monofazat
• Vâscos , curat , sau conţine solide în suspensie

Cunoașterea aceslar caracteristici afectează direct principiile de măsurare fezabile.

De exemplu, electromagnetice contoarele necesită lichide conductoare, în timp ce Coriolis contoarele funcționează cel mai bine cu fluide curate, monofazate.

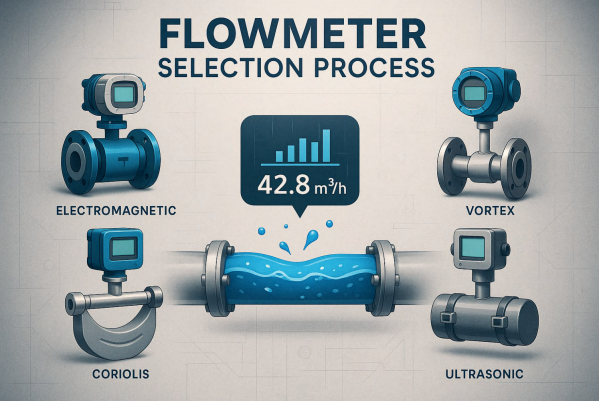

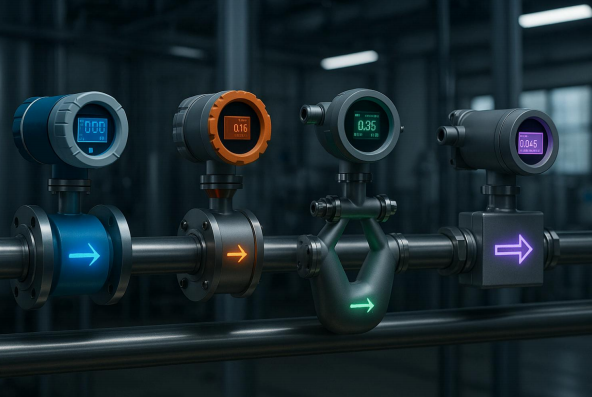

2.Selectați Principiul de măsurare

Odată ce mediul este definit, selectați cea mai potrivită tehnologie de măsurare:

• Debitmetru electromagnetic (EMF) – Pentru lichide conductoare, apă, substanțe chimice, șlamuri.
• Debitmetru vortex – Pentru abur, gaze și lichide cu profiluri de curgere stabile.
• Debitmetrul masic Coriolis – Pentru măsurarea precisă a debitului masic și a densității în lichide sau gaze.
• Debitmetru cu ultrasunete – Pentru conducte mari sau instalații neinvazive.
• Debitmetru de masă termică – Pentru gaze curate.
• Debitmetru mecanic (turbină, deplasare pozitivă) – Pentru aplicații simple, cu costuri reduse.

Fiecare principiu are avantaje distincte în precizie , cost , complexitatea instalării , și întreținere . O potrivire adecvată asigură o funcționare fiabilă pe termen lung.

3.Definiți presiunea și temperatura de funcționare

Presiunea și temperatura procesului determină:

• Materialul senzorului (oțel inoxidabil, Hastelloy, căptușeală PTFE etc.)
• Selecția etanșării și garniturii
• Evaluarea corpului debitmetrului (clasa PN/ANSI)
• Cerințe de compensare a temperaturii

Asigurați-vă întotdeauna că valorile de presiune și temperatură ale instrumentului selectat depășesc condițiile maxime de funcționare ale sistemului, cu marje de siguranță în conformitate cu PED or ASME stşiardele.

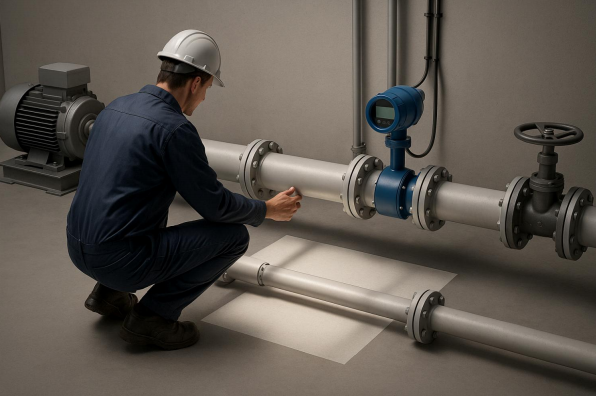

4. Evaluați condițiile de instalare și conducte

Debitmetrele funcționează cel mai bine atunci când sunt instalate corect. Parametrii cheie includ:

• Dimensiunea și orientarea țevii (orizontală, verticală, conductă plină)
• Cursuri drepte în amonte și în aval pentru a asigura un profil stabil al curgerii
• Locația în raport cu supape, pompe sau coturi pentru a minimiza turbulențele
• Spațiu de montare și accesibilitate pentru cablare, calibrare și întreținere
• Sursa de alimentare (AC/DC) și Opțiuni de ieșire a semnalului (4–20 mA, Pulse, Modbus, HART etc.)
• Protecție la intrare (IP65, IP67, IP68)
• Clasificarea zonelor periculoase (Ex ia, Ex d etc.)

Un aspect de instalare bine planificat previne erorile de măsurare cauzate de condițiile slabe de debit sau de interferențe electrice.

5.Determinați intervalul de debit și cerințele de precizie

Definirea debitul de funcționare şi precizia cerută este crucială.

Specificați:

• Debite minime, normale și maxime
• Interval estimat de fluctuație a procesului
• Precizie sau repetabilitate necesare (de exemplu, ±0,1%, ±0,2%, ±0,5% ±1,0%)

Dimensiunea corectă a contorului asigură că debitul rămâne în limitele optime domeniul de măsurare (zona de stabilitate a numărului Reynolds) ,evitând inexactitățile la debit scăzut sau saturația peste interval.

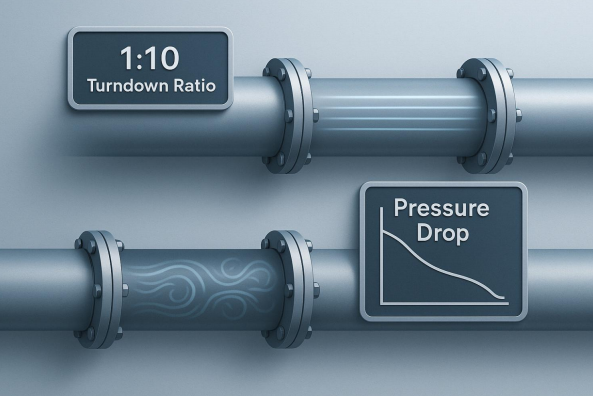

6.Evaluați raportul de turndown și pierderea de presiune

• Raportul de turndown descrie flexibilitatea intervalului de măsurare (de exemplu, 1:10, 1:20).
  Un raport de turndown mai mare oferă o adaptabilitate mai bună la condițiile de debit variabile.
• Pierderea de presiune trebuie reduse la minimum pentru a evita ineficiența procesului.
  Anumite tehnologii precum Coriolis şi Vortex poate introduce căderi de presiune - verificați întotdeauna dacă procesul o poate tolera.

7. Considerații privind bugetul și ciclul de viață

În timp ce costul inițial al instrumentului este important, costul total de proprietate (TCO) ar trebui luate în considerare:

• Prețul de achiziție vs. acuratețe și fiabilitate
• Frecvența de calibrare și întreținere
• Disponibilitate piese de schimb
• Consumul de energie și costul timpului de nefuncționare

Pentru proiecte de anvergură, echilibrare performanta , longevitate , și buget asigură valoare economică pe tot parcursul ciclului de viață al produsului.

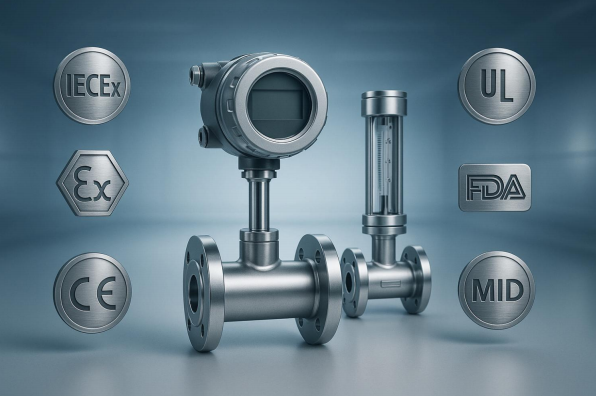

8. Cerințe de certificare și conformitate

Debitmetrele trebuie să respecte stşiardele și reglementările internaționale relevante, în funcție de aplicație și destinația exportului:

• Siguranță și anti-explozie: IECEx, ATEX, UL
• Conformitate electrică: CE-EMC, CE-LVD
• Echipamente sub presiune: CE-PED, ASME
• Produse alimentare și farmaceutice: FDA, 3A, EHEDG
• Comerț și metrologie legală: MID (Directiva Instrumente de Măsurare)

Certificarea adecvată garantează că instrumentul îndeplinește standardele globale de siguranță și performanță.

Concluzie

Un proces sistematic de selecție asigură nu numai compatibilitatea tehnică, ci și stabilitatea pe termen lung și conformitatea cu reglementările.

Prin înțelegerea mediu , principiul de măsurare , conditii de instalare , și nevoile de certificare , inginerii și specialiștii în achiziții pot obține rezultate optime — minimizând riscurile și maximizând eficiența.

La VNER Electronic Technology LTD , combinăm zeci de ani de experiență pe teren cu tehnologii avansate de măsurare a debitului pentru a ajuta partenerii noștri să aleagă cele mai potrivite soluții pentru aplicațiile lor - de la tratarea apei şi petrochimic plantelor to petrol și gaze şi industriile polisiliciului.

Scris de Shawn Cao

Director, Departamentul Comerț Internațional

VNER Electronic Technology LTD
