Selectarea debitmetrului electromagnetic: un ghid dovedit pe teren (căptușeli, electrozi, conductivitate)

Pentru cine este asta

Ingineri de instalații, proiectanți de procese, echipe de întreținere și cumpărătsaui tehnici care au nevoie de o modalitate rapidă și fiabilă de a specifica magmetrul potrivit pentru condițiile din lumea reală.

1) Ce este (și nu este) un magmetru

Debitmetre electromagnetice masura conductiv lichide cu nici un element de reglare şi fara piese in miscare . Ei excelează în serviciile abrazive și corozive și domină apa municipală și apele uzate, transferul chimic, șlamurile miniere și procesele igienice (alimente și băuturi, farmaceutice).

• Puncte forte: pierdere de presiune neglijabilă, gamă largă de DN, precizie stabilă, opțiuni excelente de chimie/abraziune.
• Limite: necesită o conductivitate minimă; nu pentru hidrocarburi/apă ultrapură, cu excepția cazului în care se utilizează modele cu conductivitate scăzută.

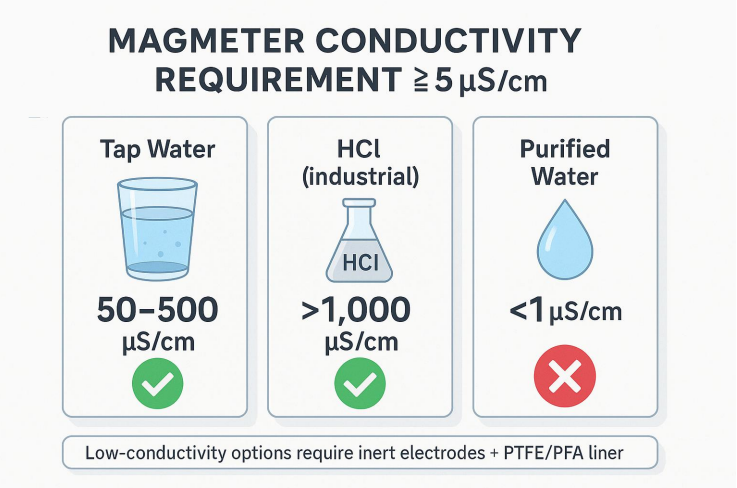

Pragul de conductivitate (μS/cm)

Magmetrele standard necesită ≥ 5 μS/cm . Referințe tipice: Apă de la robinet: 50–500, HCI (industrială): >1.000, Apă purificată: <1 → nu este potrivit.

Se pot folosi cazuri limită electrozi inerți (Pt-Ir/Hastelloy C) cu garnituri cu adsorbție scăzută (PTFE/PFA) ; confirmați cu producătorul.

2) Modelul de selecție 3-D

Selecția nu este un singur parametru. Folosiți a Decizie tridimensională:

Proprietăți medii → Condiții de funcționare → Cerințe de utilizare

Majoritatea defecțiunilor (atac de căptușeală, defecțiune a electrodului, erori mari) se datorează datelor medii incomplete sau materialelor nepotrivite.

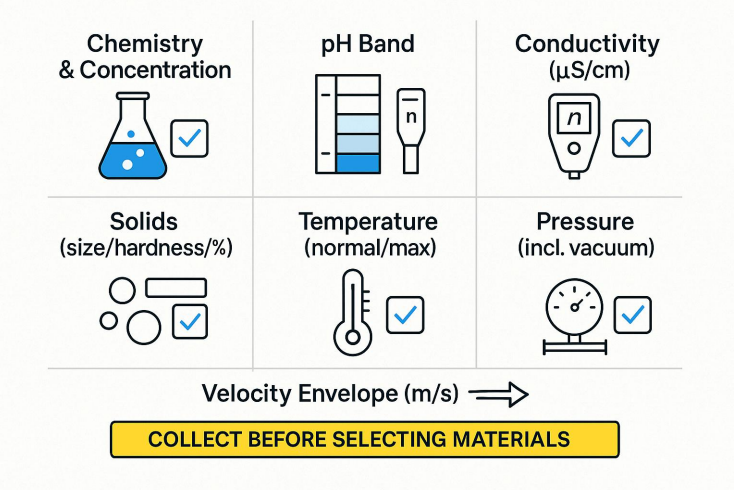

3) Pasul 1 — Creați profilul mediu (date nenegociabile)

Colectați acest lucru înainte de a alege materialele:

• Chimie și concentrare: includ urme de ioni (F⁻/Cl⁻) și oxidanți.
• Banda de pH: acid tare (<2), acid slab (2–6), neutru (6–8), alcali slab (8–12), alcali puternic (>12).
• Conductivitate: confirma ≥ 5 μS/cm cu excepția cazului în care se utilizează opțiuni de conductivitate scăzută.
• Solide: dimensiune / duritate / volum %. Cuarț sau ≥1 mm → căptușeli rezistente la abraziune.
• Temperatura: normale și extreme (CIP/SIP, curse încălzite de soare).
• Presiune: pozitivă și vid (garniturile se pot prăbuși dacă nu sunt evalua).
• Anvelopă de viteză: plan pentru 1–3 m/s (serviciu curat). <0,5 m/s depozite; >5 m/s eroziune/zgomot (serviciul abraziv adesea 2–4 ​​m/s).

4) Pasul 2 — Alegeți căptușeala (în primul rând coroziunea și temperatura)

Prioritate: Rezistență la coroziune → Temperatură → Abraziune → Presiune.

Ciclism cu vid și termică

Specificați cu vid căptușeli dacă este posibilă presiunea subatmosferică. Pentru ΔT/ΔT·h mari, asigurați-vă compatibilitatea liner/electrod CTE și respectați produsul Curba de rating T–P.

5) Pasul 3 - Potriviți electrozii cu chimia (și căptușeala)

Indicații rapide

• Înălbitor (NaOCl) → PTFE/PFA Hastelloy C / titan.
• HCl fără F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl cu F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (evitați Ta).
• NaOH fierbinte/puternic → PTFE/PFA Hastelloy C (316L numai pentru caustic blând/rece).
• Pasta abraziva → Poliuretan/ceramicăa electrozi robusti de căptușeală; dimensiune pentru 2–4 m/s .

6) Dimensiunea pentru viteză (nu pentru căderea de presiune)

Magmetrele adaugă o pierdere de cap neglijabilă. Măriți metrul astfel viteza normala de functionare aterizează în banda țintă.

• Lichide curate: 1–3 m/s (silențios, stabil, murdar scăzut).
• Abraziv: 2–4 m/s pentru autocurățare; vârfuri de cap pentru a limita eroziunea.
• Conductivitate scăzută: viteza modest mai mare poate îmbunătăți SNR.
• Debite foarte mici: considera micsorarea (reductoare) pentru a atinge viteza țintă.

Exemplu de dimensionare de un minut

Având în vedere 20 m³/h în DN50 (ID ≈ 52,5 mm):

Aria A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → în banda abrazivă; pentru servicii curate, luați în considerare DN65.

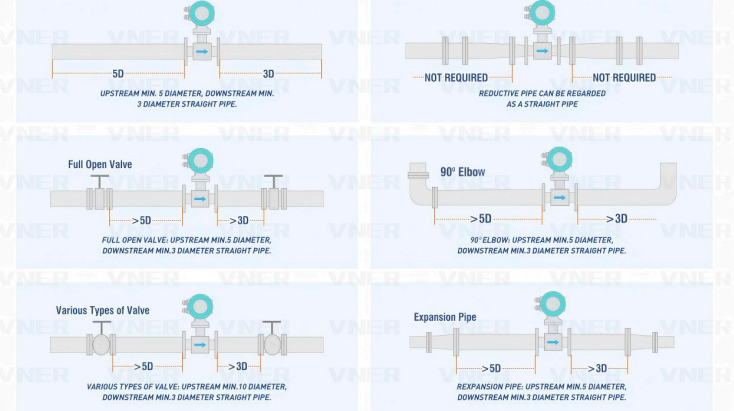

7) Instalați pentru calitatea semnalului

• Cursuri drepte: 5–10D în amonte, 2–3D în aval (mai mult după coturi/supape/reductoare).
• Orientare: orizontal cu electrozi la ora 3 și 9; verticală curgere ascendentă preferat.
• Păstrați conducta plină: activați detectarea țevii goale; evitați aerul antrenat.
• Împământare: inele/electrozi de împământare pentru o referință stabilă.
• Garnituri și manșoane: compatibil cu căptușeală; evitați pătrunderea în gaură.
• Medii de murdărire: preferați căptușelile netede (PTFE/PFA) și viteza adecvată

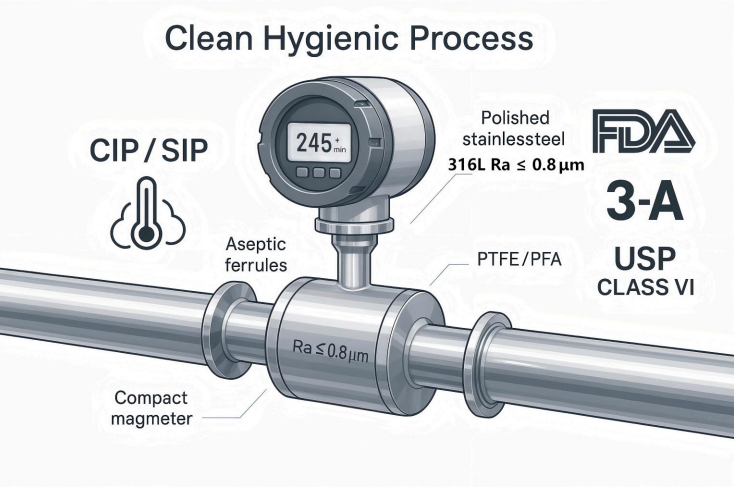

8) Sanitar (alimentare și farmaceutice)

• Piese umede: 316L; PTFE/PFA garnituri; electrozi lustruiți (de ex., Ra ≤ 0,8μm ; specificați ≤ 0,4μm dacă este necesar).
• Conexiuni: Tri‑Clamp, DIN11851, manșoane aseptice; definiți finisarea suprafeței.
• CIP/SIP: verificați limitele de detergent și abur (timp/temperatură).
• Conformitate: FDA/3‑A/USP Clasa VI/trasabilitatea materialului; design de căptușeală fără sudură pentru a evita blocarea.

9) Matrice de selecție rapidă (Puncte de pornire — verificați fișa de date)

• Apă municipală/ape uzate → Căptușeală: Cauciuc / ETFE / PTFE; Electrod: 316L (upgrade la HastelloyC pentru oxidanți puternici).
• 30% HCI (chimic) → PTFE/PFA HastelloyB/C / Tantal (fa nu utilizați 316L).
• 20% NaOH (chimic) → FEP/PTFE HastelloyC (316L pentru <10% și rece).
• Nămol minier neutru → Poliuretan or ceramică electrozi din metal dur ; 2–4 m/s ; instalare verticală.
• Slam de leșiere acidă → ceramică Tantal (monitorizați pH-ul; evitați F⁻ cu Ta).
• Ape uzate organice industriale (de exemplu, etanol) → FEP/PTFE HastelloyC ; confirmați protecția împotriva exploziei.
• Dozare de înălbitor → PTFE/PFA HastelloyC/titan.
• Amenajarea cazanului fierbinte (100–150 °C) → PFA/Ceramic titan ; izola; asigura o rezistență scăzută la sol.
• Saramură răcită (CaCl₂, -20…5 °C) → PTFE/FEP titan ; confirmați duritatea căptușelii la temperaturi scăzute

10) Validați înainte de a cumpăra (evitați surprizele costisitoare)

• Compatibilitate materiale: verificați datele de coroziune la concentrația și temperatura reale (țintă ≤ 0,1 mm/an).
• Curba temperatură-presiune: respectați deratingul căptușelii (de exemplu, limita de presiune PTFE la T ridicat).
• Conditii speciale: evaluarea vidului; ciclu termic (ΔT/h); căptușeală/electrod Meci CTE.
• Aprobarea furnizorului: asigura mediul/conditiile complete; cerere a raport de fitness . Pentru punctele critice, faceți teste de imersie (de exemplu, 72 de ore de înmuiere a electrodului).

11) Capcane și remedieri comune (cu rezultate)

• Ignorarea urmelor de impurități (de exemplu, F⁻ în HCI) → electrod greșit; eșec rapid.
  Remediere: compoziție completă incl. urme de ioni; selectați Ta/Hastelloy C/Pt‑Ir după cum este necesar.

• Temperatura/presiune subestimată → îmbătrânirea sau bombarea căptușelii.
  Remediere: selectați la extreme (de ex., max T 10 °C, max P 20% ); urmați curba T-P.
• Subestimarea abraziunii → uzura rapidă a căptușelii în șlam.
  Remediere: Poliuretan/Ceramic garnituri, viteza/orientarea corectă.
• Cumpărare la cel mai mic preț → schimburi frecvente; timp de nefuncţionare mare.
  Remediere: evaluate costul ciclului de viață (întreținere de capital pe 5 ani).

• Lipsesc detalii sanitare → riscuri de reținere și contaminare.
  Remediere: căptușeli fără sudură, electrozi lustruiți, conformitate documentată.

12) RFQ / Lista de verificare a dimensiunilor (Atașați la întrebarea dvs.)

1. Mediu și concentrare, pH, conductivitate (μS/cm)
2. Solide: dimensiune / duritate / % vol. (dacă există)
3. Domeniul debitului (min/normal/max), țintă de precizie, banda de viteză preferată
4. Temperatura (normal/max), Presiune (max, orice vid )
5. Dimensiunea țevii/standard/material, disponibilitatea țevii drepte, orientare
6. Putere și ieșiri (4–20mA/HART, impuls, RS-485), IP/ex-proof
7. Nevoi igienice (finisare suprafețe, conexiuni, CIP/SIP)
8. Documentație (calibrare, MTR) și certificări regionale

13) Întrebări frecvente

Î1. Pot magmetrele să măsoare apa ultrapură?

Doar cu conductivitate scăzută proiecte și validare atentă. Unitățile standard necesită ≥ 5μS/cm.

Q2. Ce se întâmplă dacă linia mea vede vid sau fluctuații rapide de temperatură?

Utilizați cu vid garnituri si verifica Potrivire CTE limitele /ΔT.

Q3. Cât de des ar trebui să calibrez?

Serviciu tipic: anual . Custodia/dozarea critică: 6 luni sau conform politicii site-ului.

Î4. Cum reduc la minimum uzura nămolului?

Alege garnituri rezistente la abraziune (Poliuretan/Ceramic), păstrați 2–4 m/s viteza, curgerea verticală în sus.

Concluzie (Ordinea care funcționează)

1. Materialele în primul rând (electrozi de căptușeală) dintr-un profil mediu complet.
2. Dimensiunea pentru viteza (nu pierderea presiunii).
3. Instalați pentru calitatea semnalului (curături drepte, conductă plină, împământare).
4. Validați față de curba T–P, vid și cicluri termice.

Urmărirea acestei comenzi transformă selecția magmetrului într-un proces de inginerie repetabil care oferă acuratețe și reduce costurile ciclului de viață.

Seria VNER VE EMF — De la igienic la greu, o gamă completă de aparate de măsură

Abrevieri: CR = cauciuc cloropren; PU = Poliuretan; PTFE = Politetrafluoretilenă; FEP = F46; PFA = Perfluoroalcoxi; ETFE = Etilenă Tetrafluoretilenă; Pt-Ir = platină-iridiu; Ti = titan; Ta = Tantal.

Apel la acțiune

• Ai o aplicație în minte? Trimite-ne RFQ / Lista de verificare a dimensiunilor şi we’ll return a material pairing and sizing recommendation.
• Ai nevoie de o verificare rapidă a sanității? Spuneți-ne mediul dvs., temperatura, concentrația și intervalul de debit dorit - vă vom confirma adecvarea conductibilității într-o zi lucrătoare.

Autor: Shawn Cao — Director de comerț internațional, VNER Electronic Technology
